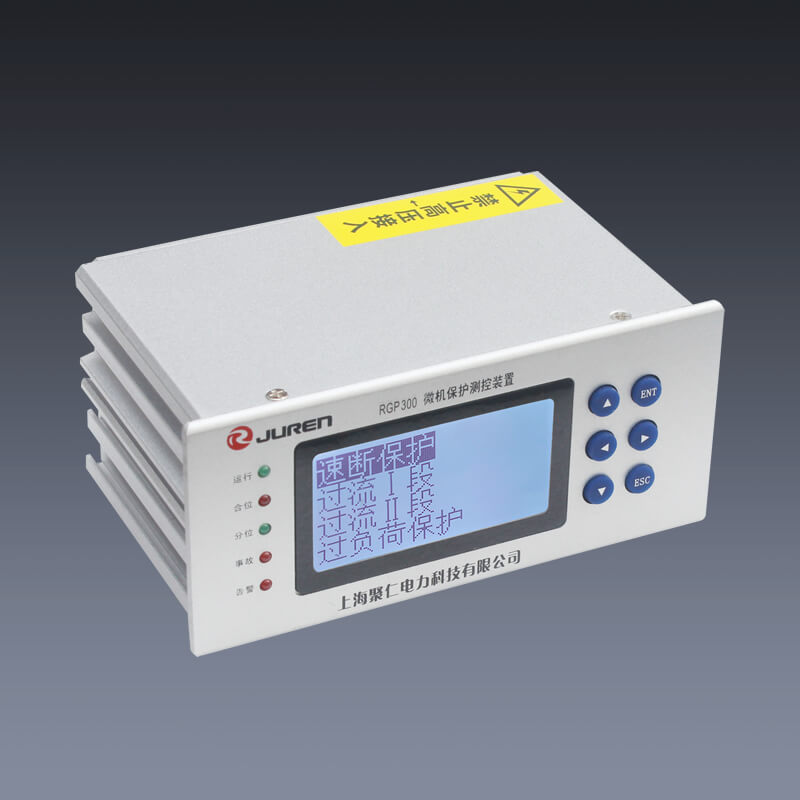

  • 小型化保护装置
  • 所属类别:微机保护装置
  • 适用范围

    10KV环网柜

    外形款式

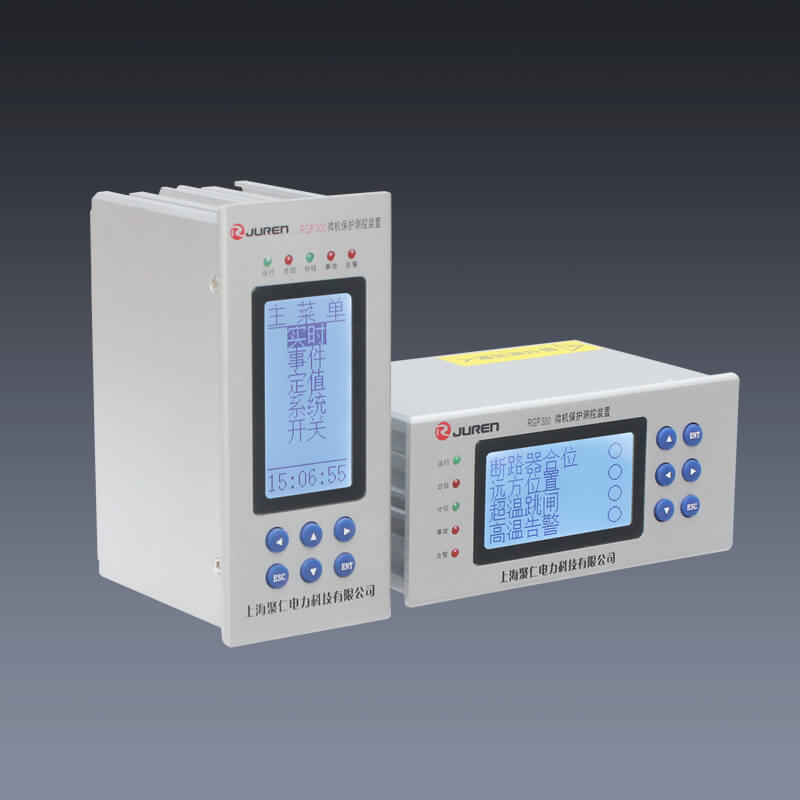

    横、竖两款可选

    遥测量等级

    电流、电压(0.5级)

    遥信分辨率

    小于2ms

    信号输入方式

    无源节点

    通讯接口

    RS485/CAN口(MODBUS规约)

    我要询价留言

  • 小型化保护装置概述
    用于电力系统35KV及以下电压等级架空线路、电缆线路、变压器、电动机、电容器、PT、备用电源投切等一次设备提供保护功能。安装在固体柜、充气柜、等各种空间狭小的环网开关柜上。RGP300系列保护装置分为微机综合保护、线路保护、站用变(配变)保护、异步电机保护,电容器保护,备自投保护等,订货时需说明。
    小型化保护装置特点
  • 32位DPS 采用高速32位DPS数字信号处理器,可靠性高。

  • 通讯方式 采用MODBUS通讯规约的CAN和RS485通讯方式。

  • 2U定制壳体 壳体小巧精致、安装简易、适用于种种小型开关柜。

  • 多种保护 综合保护、线路保护、站用变、异步电动机、电容器保护等。

  • 事件记录 显示最近发生的64个事件,装置掉电后事件记录不丢失。

  • 人机接口 背光128*64液晶显示器,全中文菜单操作界面。

  • 过流保护 任意一相电流大于设定值,经可设定的延时时间,保护动作。

  • 速断保护 任意相电流大于定值,保护功能投入就动作与跳闸。

  • PT断线检测 具有PT断线检查功能,检测到PT断线时,发出告警信号。

  • 非电量保护 设有非电量保护,包括重瓦斯跳闸和超温跳闸。

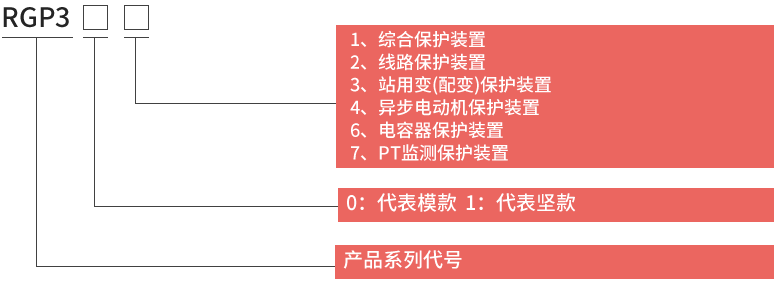

  • 型号说明及含义

    RGP300微机保护装置型号说明及含义

    保护功能说明
    产品名称 装置保护功能
    综合保护装置 速断保护、两段式过流段保护、过负荷告警、反时限过负荷、零序过流、过压保护、失压保护、零序过压保护、PT断线
    线路保护装置 速断保护、两段式过流段保护、三段式零序过流保护、三相一次重合闸、合闸后加速功能、过负荷保护、过压保护、失压保护、PT断线
    站用变(配变)保护装置 速断保护、两段式过流段保护、过负荷告警、反时限过负荷、零序过流、过压保护、失压保护、零序过压保护、PT断线
    异步电动机保护装置 短路保护、启动时间过长保护、两段式过流段保护、低压保护、过压保护、零序电流保护、反时限过流保护、过热保护、零序过压保护、自启动保护、PT断线
    电容器保护装置 两段式过流段保护、零序过流保护、零序过压保护、过压保护、失压保护、PT断线
    PT监测保护装置 TV自动并列、低电压保护、接地保护、TV断线保护、手动解列、手动并列
    工作电源
    电压范围 AC/DC:85~265V(可定做辅助电源DC24、DC48,订货时说明电压要求即可)
    正常功耗 <5W
    额定频率 50Hz
    交流电流回路
    额定电流 5A(额定电流为1A时必须订货时说明电流要求即可)
    功率消耗 <0.5VA/相(In=1A), <1VA/相(In=5A)
    过载能力 2倍额定电流(连续工作),10倍额定电流(允许10s),40倍额定电流(允许1s)
    交流电压回路
    额定电压 57.7V或100V(订货时说明电压要求即可)
    功率消耗 <0.5VA/相(额定电压下)
    过载能力 1.2倍额定电压,连续工作
    遥测量计量等级
    电流 0.5级
    电压 0.5级
    环境条件
    正常温度 -10℃~55℃
    温度范围 -30℃~70℃
    存储温度 -40℃~85℃
    相对湿度 ≤95%,不凝露
    大气压力 80~110kPa

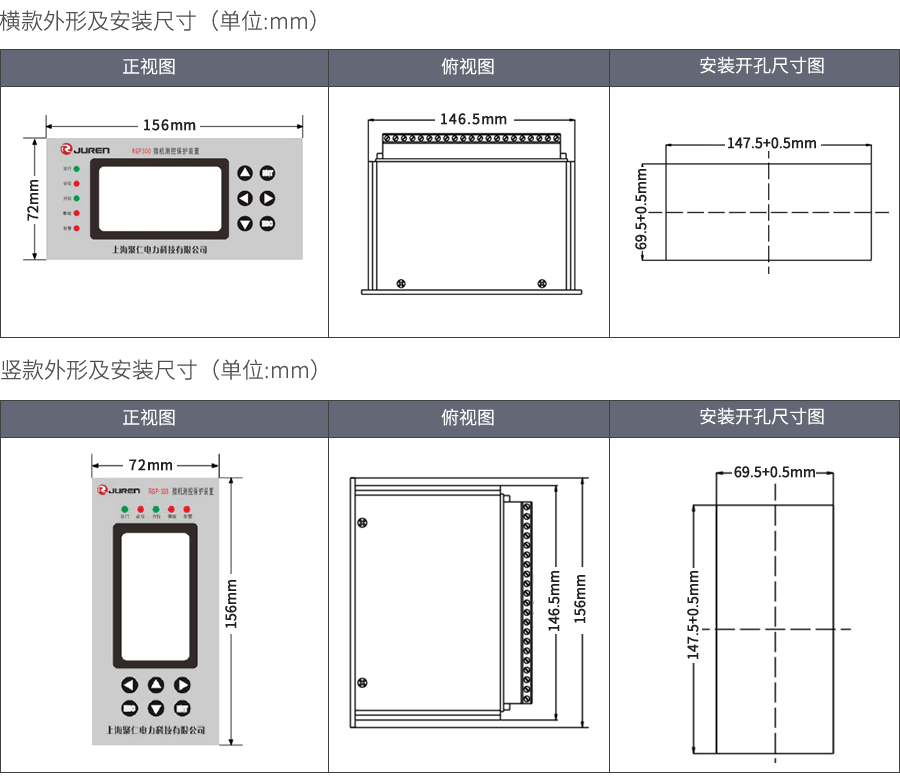

    RGP300小型微机保护装置外形及安装尺寸
