只需一台RVU500通用型电压综合测控单元,即可满足2台PT柜所有PT保护功能需求!

“5合一”功能集成,一次就够了!

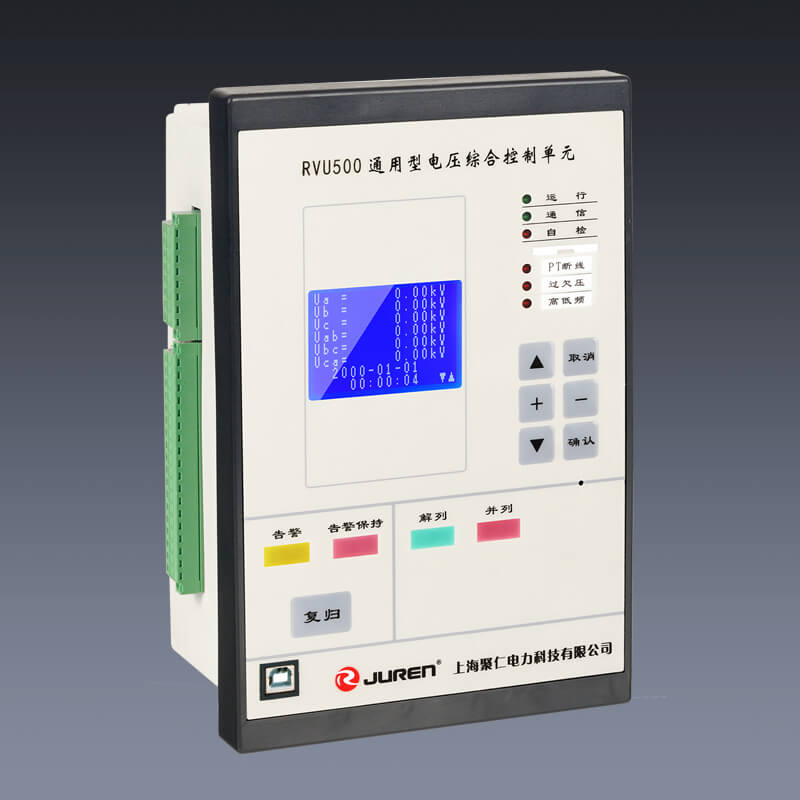

  • RVU500通用型电压综合测控单元
  • 超强的性价比,独一无二的功能集成
  • 丰富的可选配功能方案,让您怎么选,都实惠!
  • 采用3.0寸128*64分辨率,背光图形液晶,更好的去呈现记录的”周波”,使记录曲线更柔滑,便于分析”故障波”。
  • 全面展现设备:菜单界面,测量数据、开关量状态、实时波形、事件记录、故障录波、保护
  • 定值和系统参数等。系统参数等。
  • 独立ROM存储
  • 详尽记录功能 掉电不丢失
  • 采用独立ROM存储空间,来配合SOE事件记录功能,将有更多的数据被储存,使记录更加详细。
  • 在您查阅记录时,给您呈现更详尽的图形及数据信息,便于分析故障原因和诊断设备缺陷,并且记录掉电不丢失
  • 品质与性能,始终如一
  • 高性能ARM 32位的Cortex™-M3 CPU,让RVU500如虎添翼
  • 采用ARM 32位的Cortex™-M3 CPU,强大性能
  • 32位Cortex™-M3 CPU是专门针对微控制器应用开发的ARM 处理器——高性能、低功耗的特点,因而能够提供领先的能效。
  • 将集成的睡眠模式与可选的状态保留功能相结合,Cortex™-M3 CPU确保对于同时需要低能耗和出色性能的应用不存在折衷。
  • 该处理器执行包括硬件除法、单周期乘法和位字段操作在内的 Thumb®-2 指令集以获取最佳性能和代码大小。
  • Cortex-M3 NVIC 在设计时是高度可配置的,最多可提供 240 个具有单独优先级、动态重设优先级功能和集成系统时钟的系统中断。
  • 通过功能与性能的组合,基于 Cortex-M3 的设备可高效处理多个 I/O 通道和协议标准。

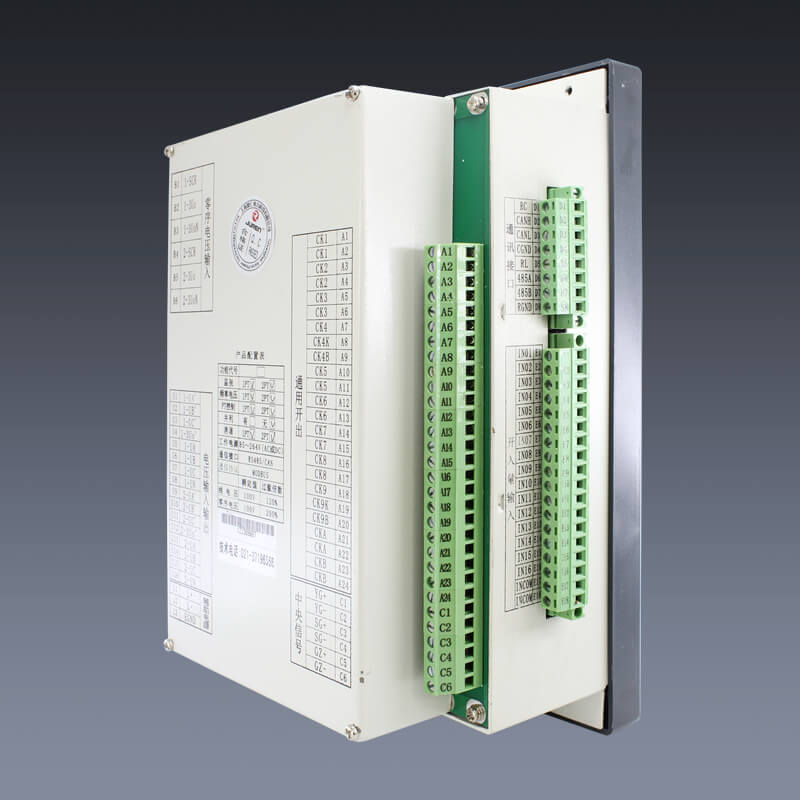

  • 全封闭金属机身,再多一层防护
  • RVU500机身,采用工业级专用防护油漆喷塑
  • 不仅仅是防锈、防尘、且具有极强抗静电抗电磁干扰和抗机械振动性使RVU500通用型电压综合测控单元,
  • 能够在各种严酷环境中,稳定可靠的运行。
  • 功能配置如下:

    序号 功能
    1 I母过电压保护
    2 I母低电压保护
    3 I母零序电压保护(母线绝缘监察)
    4 I母负序电压保护
    5 I母高频保护
    6 I母低频保护
    7 I母消谐功能
    8 I母PT断线检测功能
    9 II母过电压保护
    10 II母低电压保护
    11 II母零序电压保护(母线绝缘监察)
    12 II母负序电压保护
    13 II母高频保护
    14 II母低频保护
    15 II母消谐功能
    16 II母PT断线检测功能
    17 I母PT控制功能
    18 II母PT控制功能
    19 PT并列功能
    20 非电量保护1~8

    环境条件 正常温度 -10℃~55℃
      极限温度 -30℃~70℃
      存储温度 -40℃~85℃
      相对湿度 ≤95%,不凝露
      大气压力 80~110kPa
    工作电源 电压范围 85~264V(交流或直流)
      正常功耗 <5W
      最大功耗 <10W
      电源跌落 200ms
      上电冲击 4A
      隔离耐压 3kV
    控制电源 额定电压 220V(交流或直流)(额定电压为110V的必须在定货时注明)
      过载能力 70%~120%额定电压,连续工作
      隔离耐压 4kV
    交流电流回路 额定电流 5A(额定电流为1A的必须在定货时注明)
      功率消耗 <0.5VA/每相
      过载能力 2倍额定电流,连续工作,10倍40倍为10s、1s
      隔离耐压 4kV
    交流电压回路 额定电压 100V(线电压)或100/√3(相电压)
      功率消耗 <0.5VA/每相
      过载能力 2倍额定电压,连续工作
      隔离耐压 4kV
    开关量输入回路 额定电压 24VDC(由装置内部电源提供)
      功率消耗 每回5mA(IN01~IN16)
      过载能力 <1ms
      隔离耐压 4kV
    继电器输出回路 分断电压 250VAC、220VDC
      分断功率 1250VA交流或120W直流(电阻性负载),500VA交流或75W直流(电感性负载)
      工作电流 5A,连续工作
      隔离耐压 4kV
      动作时间 <5ms
      触点材料 银上镶金
      电气寿命 2,000,000次
      机械寿命 20,000,000次
    测量精度 电流、电压 0.5级
      功率、电度 0.1级
      频率 <0.02Hz
