RGP501微机保护测控装置_微机测控保护装置哪种好、原理图、价格厂家直销 – 上海聚仁电力科技有限公司

  • 项目专用,不二之选!
  • 至今,已参与全国1803个输配电项目建设及改造
  • 完善的功能配比,保护+测控一体化
  • 适合所有石油化工、矿山冶金、建筑配电、轨道交通等项目
  • 合十为一,全面兼容
  • 简化“选型”与“备货”
  • RGP501通用型设计,不仅安全、稳定、可靠,且拥有完善的继电保护功能,让选型、备货越来越方便!
  • RGP501微机保护测控装置可作为35KV及以下电压等级的不接地系统、小电阻接地系统、消弧线圈接地系统、直接接地系统的
  • 各类各类电器设备和线路的保护及测控,也可作为部分66KV、110KV电压等级中系统的电压电流的保护及测控。
  • 功能:“进线保护、出线保护、分段保护、配(厂)变保护、电动机保护、电容器保护、主变后备保护、发电机后备保护、PT监控及并列、各种非电量保护”。

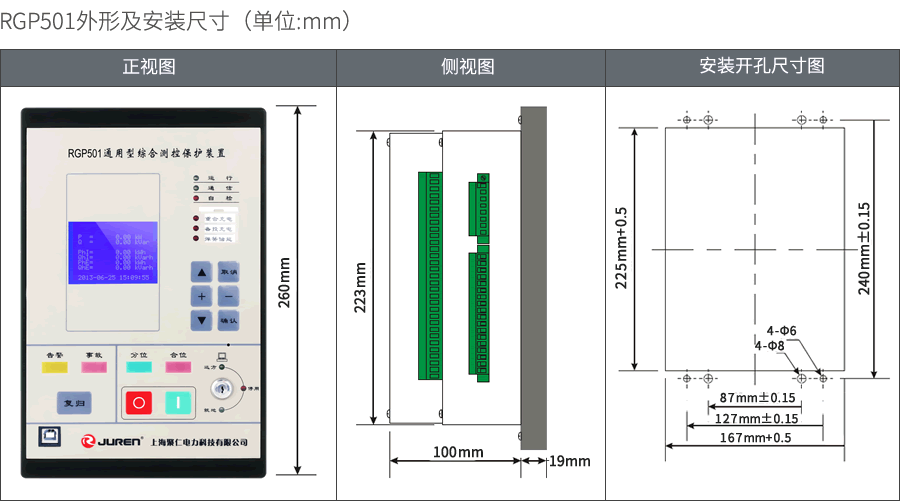

  • 100mm超薄机身设计

  • 使得 RGP501微机保护测控装置,适用于任何开关柜——环网柜、中置柜等。
  • 高压开关柜知识>>>
  • 支持RS485、CAN通讯接口

    与SCADA系统互动,实现无人值守

  • RGP501保护测控装置采用DeviceNet(CAN)现场总线和RS485总线双总线方式。
  • 支持标准MODBUS通信规约,将所有运行信息实时发送到上一级SCADA系统。包括遥测、遥信、
  • 保护定值、系统参数等。并能接收上一级SCADA系统下发的同步校时、遥控、遥调和保护定值整定、
  • 保护投退、系统参数修改等命令,实现变电站无人值班方案。
  • 了解SCADA系统>>>

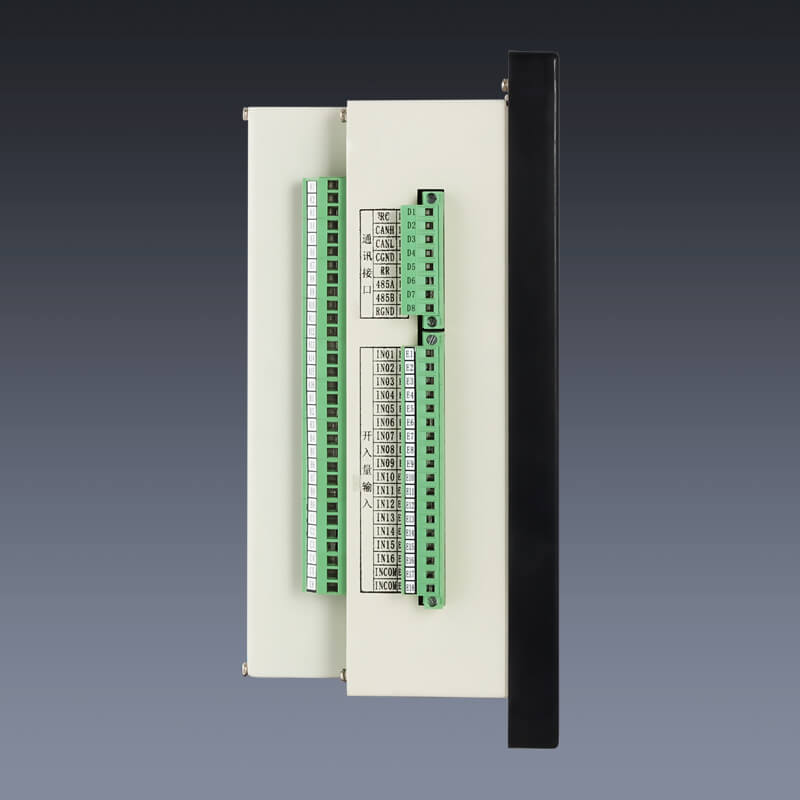

  • 16路开入量输入端子

    实现更多功能

  • RGP501支持16路外部无源接点信号输入,开关量名称可由用户定义,并能设置事件类型,将接点变
  • 位信息保存 在事件记录中,同时可启动跳闸或告警,实现标准保护库中未提供的特殊保护,最大限
  • 度满足您的要求。如用于瓦斯、温度等重要非电量保护或联锁跳闸。
  • 为消除开关接点抖动和电磁干扰等引起误变位,RGP501同时采用硬件电路滤波和软件时间窗技术,保证
  • 遥信正确率达100%。

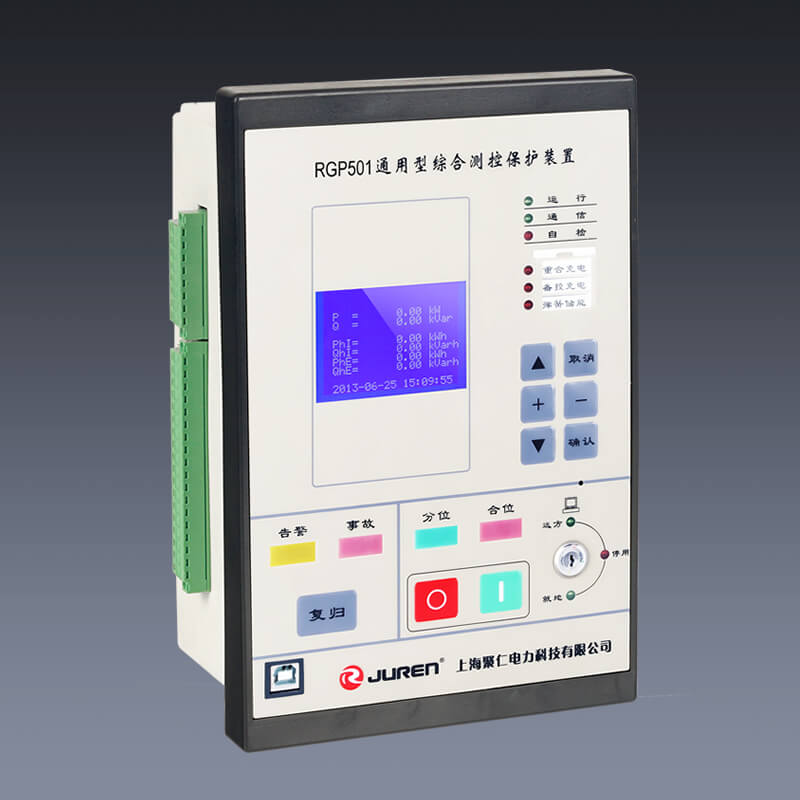

  • 采用图形液晶,全面显示设备信息
  • 尽情展现,一切尽在眼前
  • 采用3.0寸128*64分辨率,背光图形液晶,更好的去呈现记录的“周波”,使记录曲线更
  • 柔滑,便于分析“故障波”。
  • 菜单界界面,支持中/英文显示(英文需注明),完善显示——测量数据、开关量状态、
  • 实时波形、事件记录、故障录波、保护定值和系统参数等。
  • 详细信息>>>
  • [功能]
  • 有时,一次选择就够了
  • RPG501微机保护测控装置,拥有丰富的集成配置,兼并了:
  • 全封闭金属机身,再多一层防护
  • RGP501机身,采用工业级专用防护油漆喷塑
  • 不仅仅是防锈、防尘,且具有极强抗扰静电、抗电磁干扰和抗机械振动性能。使RGP501通用型微机测控保护装置,
  • 能够在各种严酷环境中,稳定可靠的运行。
  • 独立ROM存储
  • 详尽记录功能 掉电不丢失
  • 采用独立ROM存储空间,来配合SOE事件记录功能,将有更多的数据被储存,使记录更加详细。
  • 在您查阅记录时,给您呈现更详尽的图形及数据信息,便于分析故障原因和诊断设备缺陷,并且记录掉电不丢失
  • 多种安装方式
  • RGP601不仅适合分散就地安装于开关柜,还可集中组屏安装
  • 我们可为您提供为您继电保护组屏服务——公用测控屏、线路保护测控屏、发电机保护测控屏、主变差动保护测控屏、远动通讯屏。
  • 了解继电保护屏>>>
  • 精选优质元件
  • 电源模块、互感器、继电器、液晶显示屏、接线端子等
  • 浮点运算,体验”飞”一般感觉
  • 搭配TI德州仪器 C2000™ 高性能 F280x/1x™ DSP芯片
  • 高性能TMS320.F2812整合了DSP及微控制器的最佳特性。采用128脚封装.32位定点DSP控制器,其频率高达150MHz。
  • 采用哈佛总线结构,具有统一的存储模式,包括4M可寻址程序空间和4M可寻址数据空间。
  • 同时片内具有128×16位的FLASH存储器和18K×16位的SRAM,以及4K×16位的引导ROM。
  • 最大支持外扩512K×16位的SRAM和512K×16位的FLASH。
  • 具有两个事件管理器(EVA、EVB)以及外设中断模块(PIE),最大支持96个外部中断。
  • 主要使用在嵌入式控制应用,如数字电机控制(digital motor control,DMC)、资料撷取及I/O控制
  • (data acquisition and control,DAQ)等领域。
  • TMS320F2812的外部存储器接口被映射到5个独立的存储空间。大大提高了控制系统的控制精度和芯片处理能力。
  • TMS320F2812芯片基于C/C++高效32位TMS320C28x DSP内核,并提供浮点数学函数库,从而可以在定点处理器上方便地实现浮点运算。
  • 保护项目 进线保护 出线保护 分段保护 配(厂)变保护 电动机保护 电容器保护 主变后备保护 发电机后备 PT监控
    过流I段(速断)
    过流II段(限时速断)
    过流III段(定时限过流)
    反时限过流
    后加速
    过负荷
    负序电流
    零序电压
    接地选线
    过电压
    低电压
    失压
    负序电压
    零序电流
    低周减载
    低压解列
    重合闸
    备自投
    过热
    逆功率
    启动时间过长
    定时限Ix过流
    反时限Ix过流
    风冷控制
    PT控制
    PT并列切换
    非电量1
    非电量2
    非电量3
    非电量4
    非电量5
    非电量6
    非电量7
    非电量8
    CT断线告警
    PT断线告警
    合闸回路断线告警
    跳闸回路断线告警
    控制电源断线告警


    注:
    1、RGP501微机综合保护装置所有保护功能均是可以自由搭配使用的,上表给出的只是推荐配置,用户可根据自己的要求删增减;
    2、三段式过流有众多功能选项,可灵活实现,不带闭锁的过流保护,带或不带方向的低压闭锁过流保护,带或不带方向闭锁的复合电压过流保护。对于电动机还专设了启动定值加倍和启动保护退出的功能;
    3、后加速保护在分段保护单元中能实现充电保护的功能;
    4、重合闸具备检或不检无压,检或不检同期功能;
    5、备自投功能一般配置在进线单元中,可通过不同接线方式实现进线自投或母分自投功能,设置有自投自复选项;

    环境条件 正常温度 -10℃~55℃
      极限温度 -30℃~70℃
      存储温度 -40℃~85℃
      相对湿度 ≤95%,不凝露
      大气压力 80~110kPa
    工作电源 电压范围 85~264V(交流或直流)
      正常功耗 <5W
      最大功耗 <10W
      电源跌落 200ms
      上电冲击 4A
      隔离耐压 3kV
    控制电源 额定电压 220V(交流或直流)(额定电压为110V的必须在定货时注明)
      过载能力 70%~120%额定电压,连续工作
      隔离耐压 4kV
      电源跌落 200ms
      上电冲击 4A
      隔离耐压 3kV

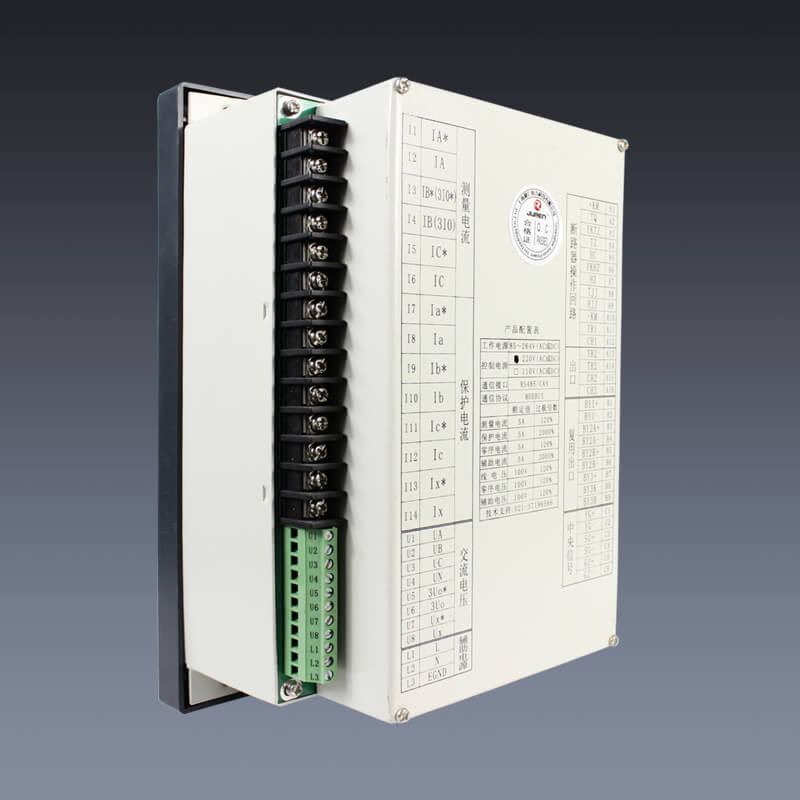

    交流电流回路 额定电流 5A(额定电流为1A的必须在定货时注明)
      功率消耗 <0.5VA/每相
      过载能力 2倍额定电流,连续工作,10倍40倍为10s、1s
      隔离耐压 4kV
    交流电压回路 额定电压 100V(线电压)或100/√3(相电压)
      功率消耗 <0.5VA/每相
      过载能力 2倍额定电压,连续工作
      隔离耐压 4kV
    开关量输入回路 额定电压 24VDC(由装置内部电源提供)
      功率消耗 每回5mA(IN01~IN16)
      过载能力 <1ms
      隔离耐压 4kV
    继电器输出回路 分断电压 250VAC、220VDC
      分断功率 1250VA交流或120W直流(电阻性负载),500VA交流或75W直流(电感性负载)
      工作电流 <1ms
      隔离耐压 5A,连续工作
      动作时间 <5ms
      触点材料 银上镶金
      电气寿命 2,000,000次
      机械寿命 20,000,000次
    测量精度 电流、电压 0.5级
      功率、电度 1.0级
      频率 <0.02Hz
      隔离耐压 4kV
