  • 配电室环境监控系统
  • 所属类别:电力综合自动化系统
  • 配电室环境监控系统利用物联网、计算机、视频处理、传感器等技术,将配电室里的电气设备环境及运行数据等信息通过交换机和动环监控主机将监测的数据发送至云监控平台,实现了电量数椐采集、臭氧监测、 防盗监测、火灾监测、主变温度监测、门禁控制、照明控制、水位监测等诸多功能。

    我要询价留言

    • 配电室环境监控系统概述

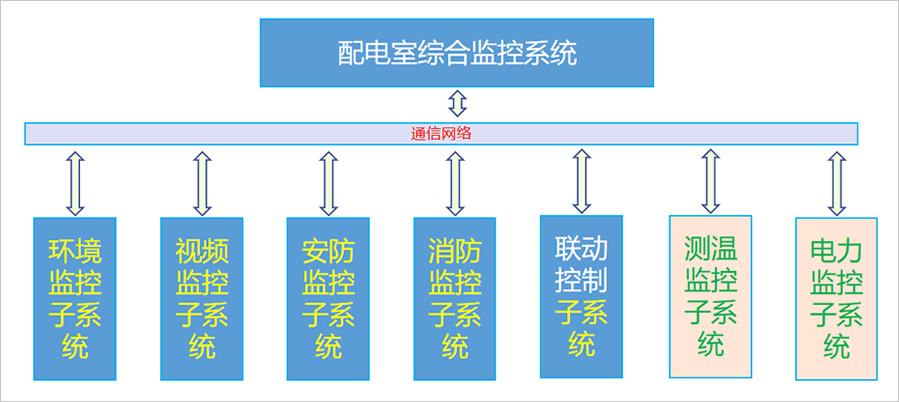

      配电室环境监控系统结构图

      随着无人值守变配电站的普及和贯彻,加强对配电室环境的监测,保障供电安全,已成为非常重要的工作。传统的配电室环境监控系统主要是由工作人员逐个测量配电装置及巡检,结果是费时费工,既不能及时反映真实情况,也不能及时解决实际问题。配电室环境监控系统主要由环境监控、设备状态监控、视频监控、安防监控、电气火灾监控等功能组成。利用物联网、计算机、视频处理、传感器等技术对配电室内的温度、湿度、SF6气体、烟雾、电缆沟水位等环境数据进行实时采集、处理,与设定阀值作比较,若环境数据超过警告线将自动发出报警并联动控制相应的风机、除湿机、空调等,同时将报警信息上传至统一监控云平台和授权手机终端。

      实现目标

      ■为设备运行提供高度稳定可靠的监控信息资源,提供实时数据监测以及必要的远程控制、智能控制。
      ■实现配电所发生的故障产生故障告警,通过多种方式通知相关管理人员,及时处理,及时解决,对即将发生的故障进行预警。
      ■促进配电的自动化、智能化,明确管理人员的权利和责任,提高配电的管理水平,和节省运行管理费用,达到短期投资长期受益的目的。
      ■利用系统完善的数据统计和分析功能,为配电所管理者提供可靠地参考依据,为配电所建设与改进提供充分的决策依据。
      ■预留充分的扩展功能,适应发展需要,做到方便扩展、容易更改,可适应环境的变化和管理需求的多样化。

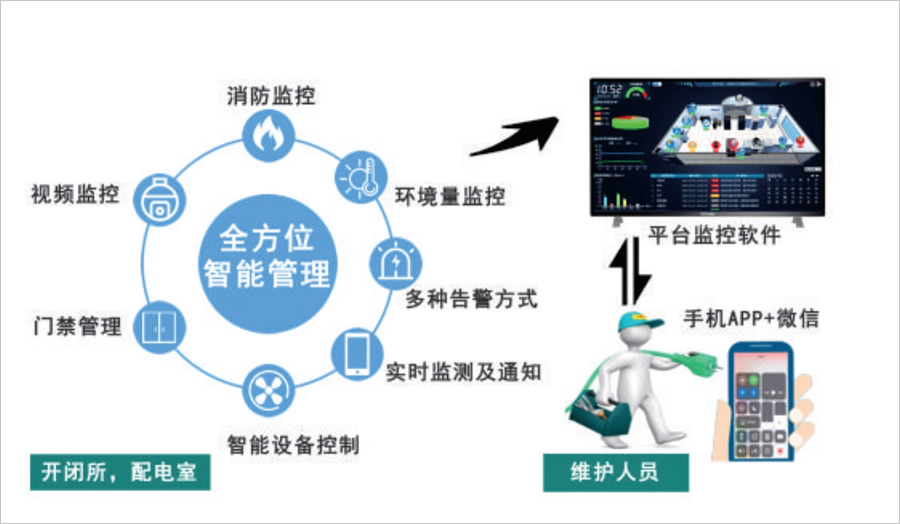

      配电室环境监控系统实现目标

      配电室环境监控系统联动功能

      • 配电室环境监控系统温度控制功能

        温度值联动风机或空调 当配电室环境监测系统监测到配电室内的温度高于35度时,监测系统联动风机启动或空调制冷,降至25度时关闭设备。

      • 配电室环境监控系统水泵联动功能

        水位传感器联动水泵 配电室环境监控系统在地下配电室房门进出口墙壁上,配置水浸传感器,对电缆沟水位等环境数据进行实时采集和联动控制。

      • 配电室环境监控系统风机联动功能

        有害气体联动风机 当配电室内的六氟化硫、臭氧等气体浓度超标或氧气浓度过低时,配电室环境监控装置联动风机排风换气。

      • 配电室环境监控视频报警录像功能

        明火探测器联动风机和摄像机 烟感或明火探测器探测到火灾时,配电室环境监控系统将报警信号发送至中心平台,联动风机和摄像机启动报警录像。

      • 配电室环境监控系统灯光控制功能

        灯光联动及远程控制 当门禁或红外传感器探测到异常时,配电室环境监控系统联动灯光开启照明,需远程查看视频时,可远程打开灯光进行照明。

      • 配电室环境监控系统湿度控制功能

        湿度值联动除湿机 当温湿度传感器或除湿机自身检测到湿度高于75%时,启动除湿机进行除湿,当配电室湿度低于50%时,关闭除湿机。

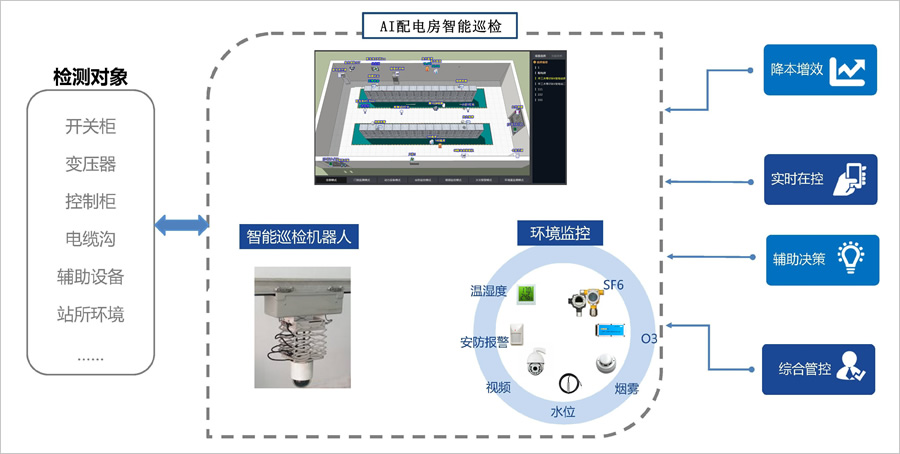

      配电室环境监控系统的模块介绍

      配电室环境监控系统的模块介绍

      ■环境监控功能
      对配电室内的温度、湿度、SF6气体、烟雾、电缆沟水位等环境数据进行实时采集、处理,与设定阀值作比较,若环境数据超过警告线将自动发出报警并联动控制相应的风机、除湿机、空调等,同时将报警信息上传至统一监控云平台和授权手机终端。
      ■电力设备状态监控功能
      对配电室中的柜体、电缆头、梅花触头、母排、变压器等设备运行状态进行实时采集、处理,对于开关变位、保护动作、遥测越限等异常 情况,上传至统一监控云平台和授权手机终端。系统具有对历史数据进行统计、分析、计算,直观了解某段时间内数据的变化趋势,有助于对配电室 各种设备整体状况的了解及对形式的预估。
      ■配电室视频监控功能
      将配电室内的人员对电力设备操作、设备运行情况、现场环境情况的远程图像存储下来,并上传至统一监控云平台,可直观显示、监视,并确保配电所内设备 的安全运行。运维人员无需亲临现场即可及时了解设备运行状态,对供电提供了可靠保障。
      ■配电室安防监控功能
      通过配电室门口安装的红外微波探测器、门窗安装震动探测器,探测人员非法侵入,未通过授权卡刷卡进门后,被红外微波探测器探测到,现场配电室智能综合监控系统发出声光报警,并将报警信息上传至统一监控云平台和授权手机终端。各种探测器可以方便的布防、撤防,并可以自动投入或自动撤防。

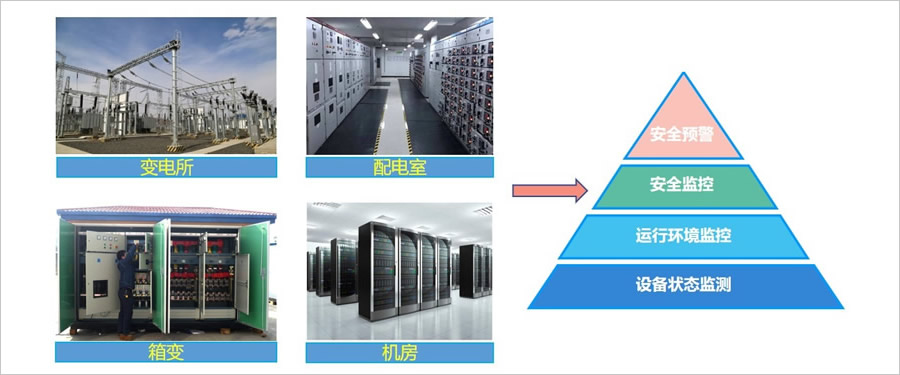

      配电室环境监控系统应用范围

      配电室环境监控系统应用范围

      应用于变电站、开闭所向少人或无人值班发展趋势的需要。实现对配电室内设备的状态监测(干变绕组温度监测、开关柜母线测温、开关柜局放监测、馈线回路电量、温度监测)、环境的实时监控、安防监控、火灾消防、灯光控制等信息的检测和控制。

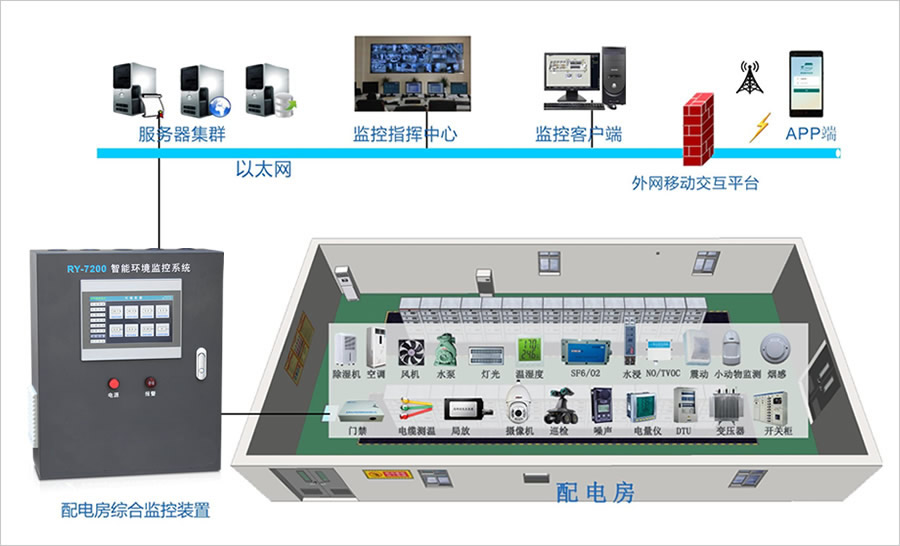

      配电室环境监控系统配置方案清单

      配电室环境监控系统配置方案

      ■摄像头、硬盘录像机:通过视频图像监控现场环境情况。
      ■双鉴红外传感器:监测配电所人员进出状态。
      ■烟雾传感器:监测配电所烟雾状态。
      ■液位传感器:监测水位值。
      ■温湿度传感器:监测环境温度、湿度。
      ■六氟化硫探测器:监测环境六氟化硫浓度。
      ■氧气探测器:监测环境氧气浓度。
      ■臭氧探测器:监测环境臭氧浓度。
      ■照明控制模块:监测灯光照明状态、远程控制照明设备。
      ■除湿机控制模块:监测除湿机状态、远程控制除湿机开关。
      ■风机控制模块:监测风机状态、远程控制风机开关。
      ■水泵控制模块:监测水泵状态、远程控制水泵开关。
      ■空调控制模块:监测空调状态、远程控制空调开关。
