  • 电能质量在线监测装置
  • RHP6500电能质量监测装置(谐波电能监测装置)是一台高性能的多功能电能质量测试分析仪器。
  • 电能监测装置采DSP+ARM+CPLD内核,5.7寸大屏幕液晶(320×240点阵)显示屏,使结构更紧凑,功能更强大。
  • 解决了电力负荷急剧加大,特别是冲击性和非线性负荷容量的不断增长,使得电网发生波形畸变、电压波动与闪变和三相不平衡等电能质量问题。
  • 适用于220KV、110KV、35KV、10KV、6KV和380V各电压等级的发电厂、变电站、风电场、光伏电站、石油、煤矿、钢铁、冶金、化工等大型厂矿企业的供电系统。

  • 安全可靠
  • 电压输入采用高电压隔离模块,电流输入采用高精度电流变器使输入信号和测量系统安全隔离。大大提高了仪器的抗干扰能力。
  • 测试参数多
  • 系统频率、电网谐波、三相电压不平衡度、电压波动与闪变、电压偏差、电压基波有效值和真有效值、电流基波有效值和真有效值、基波有功功率、基波视在功率、2-63
    次谐波、真功率因数等全部电能质量五大国标规定的参数。
  • 精度高
  • 符合国标A级仪器要求。对谐波、三相不平衡度、闪变和波动均采用基准算法,无近似计算,采用高精度A/D(16 位),同时采样,采集速率12.8 kHz。
  • 通讯和多通道测试
  • 通讯接口支持RS-232和485,并且电能质量监测装置通具有测试通道多,配置灵活,最多可测量8路3相电压信号和8路3相电流信号。
  • 大容量存储
  • 电能质量监测装置内置512M内存,以5分钟为单位存储数据,每通道可以连续存储4个月的历史数据。
    • 测量分析:频率和电压偏差、电压波动和闪变、三相电压允许不平衡度、电网谐波。
    • 应用小波变换测量分析非平稳时变信号的谐波。
    • 测量分析各种用电设备在不同运行状态下对公用电网电能质量。
    • 记录和存储电压、电流、有功功率、无功功率、频率、相位等电力参数的变化趋势。
    • 电能质量在线监测装置能对电力设备调整及运行过程动态监视。
    • 分析电力系统中无功补偿及滤波装置动态参数并对其功能和技术指标作出定量评价。

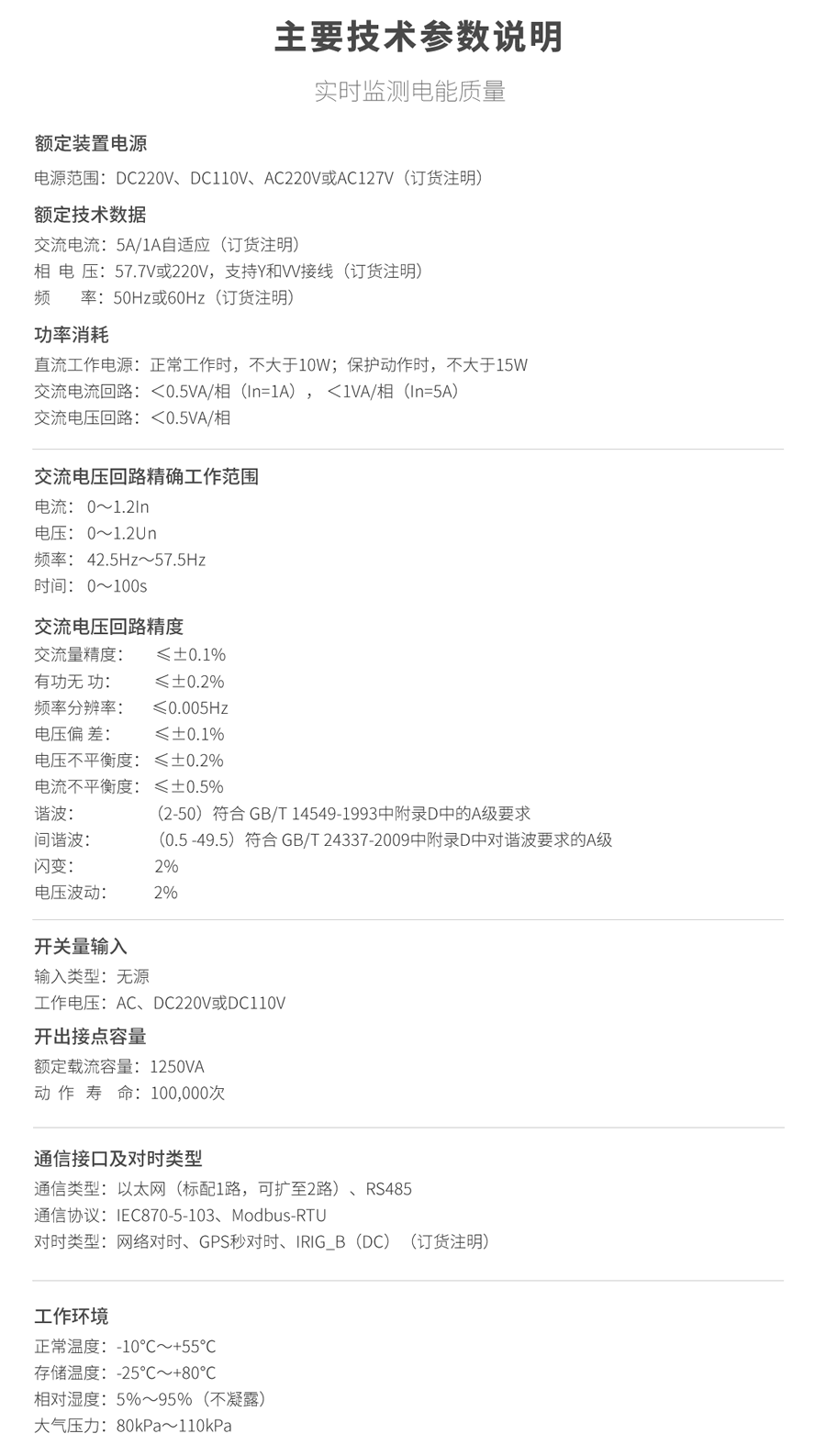

    • 测量范围:45~55Hz,中心频率50Hz
    • 测量条件:信号基波分量不小于80%F.S.
    • 测量误差:≤0.02Hz
    • 输入电压量程:AC10~120V或AC10~400V(订货时须注明)
    • 输入电流量程:5A或1A(订货时须注明)
    • 基波电压允许误差:≤0.5%F.S.
    • 基波电流允许误差:≤1%F.S.
    • 基波电压和电流之间相位差的测量误差:≤0.5°
    • 谐波电压含有率测量误差:≤0.1%
    • 谐波电流含有率测量误差:≤0.2%
    • 三相电压不平衡度误差:≤0.2%
    • 三相电流不平衡度:≤1%
    • 电能质量测试仪的电压偏差误差:≤0.2%
    • 电压变动误差:≤0.2%
    • 功率偏差:≤5%
    • 谐波电能监测装置的闪变误差:≤5%
