  • RGP300系列微机保护装置
  • 该微机保护装置是上海聚仁电力科技有限公司为了适应现代开关柜体小型化要求而专门开发的新一代微型继电保护装置。
  • 适用于电力系统35KV及以下电压等级架空线路、电缆线路、变压器、电动机、电容器、PT、备用电源自动投切等一次设备提供完善的保护功能。
  • 产品外观小巧精致、能够直接安装固体柜、充气柜、等各种空间狭小的环网开关柜上。

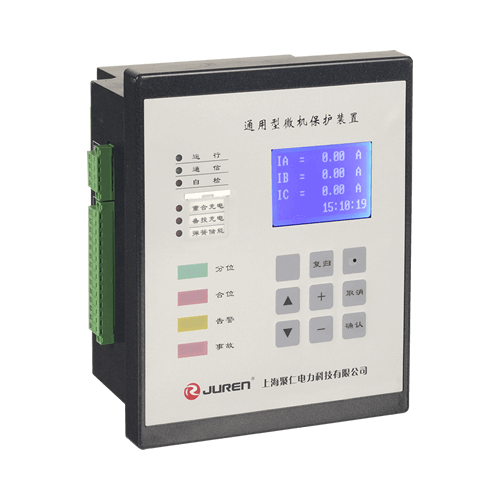

RGP101微机保护装置
  • RGP101通用型微机保护装置
  • 适用于35KV及以下中置柜、环网柜,通用型,全功能保护,RS485/CAN通讯,带故障录波。
  • 保护功能
  • 过流I段(速断)
  • 过流II段(限时速断)
  • 过流III段(定时限过流)
  • 反时限过流
  • 后加速
  • 负序电流
  • 零序电压
  • 接地选线
  • 过电压
  • 低电压
  • 失压
  • 负序电压
  • 零序电流
  • 低周减载
  • 低压解列
  • 重合闸
  • 备自投
  • 过热
  • 逆功率
  • 启动时间过长
  • 反时限Ix过流
  • 风冷控制
  • PT控制
  • PT并列切换
  • 非电量保护1-8
  • CT断线告警
  • PT断线告警
  • 合闸回路断线告警
  • 跳闸回路断线告警
  • 控制电源断线告警
  • 测量功能
  • 三相测量电流(IA、IB、IC)
  • 0.5%
  • 三相相电压 (Ua、Ub、Uc)
  • 0.2%
  • 三相线电压(Uab、Ubc、Uca)
  • 0.2%
  • 频率(F)
  • 0.02Hz
  • 有功功率(P)、无功功率(Q)、功率因数(COS)
  • 1%
  • 有功电度(PhI、PhE)、无功电度(QhI、QhE)
  • 1%
RGP501微机保护装置
  • RGP501通用型微机保护测控装置
  • 适用于35KV及以下中置柜,通用型,全功能保护,全功能测量,带防跳回路、带远方、就地及分、合位控制,RS485/CAN通讯,带故障录波。
  • 保护功能
  • 过流I段(速断)
  • 过流II段(限时速断)
  • 过流III段(定时限过流)
  • 反时限过流
  • 后加速
  • 负序电流
  • 零序电压
  • 接地选线
  • 过电压
  • 低电压
  • 失压
  • 负序电压
  • 零序电流
  • 低周减载
  • 低压解列
  • 重合闸
  • 备自投
  • 过热
  • 逆功率
  • 启动时间过长
  • 反时限Ix过流
  • 风冷控制
  • PT控制
  • PT并列切换
  • 非电量保护1-8
  • CT断线告警
  • PT断线告警
  • 合闸回路断线告警
  • 跳闸回路断线告警
  • 控制电源断线告警
  • 测量功能
  • 三相测量电流(IA、IB、IC)
  • 0.2%
  • 三相相电压 (Ua、Ub、Uc)
  • 0.2%
  • 三相线电压(Uab、Ubc、Uca)
  • 0.2%
  • 频率(F)
  • 0.02Hz
  • 有功功率、无功功率、功率因数
  • 0.5%
  • 有功电度、无功电度
  • 0.5%

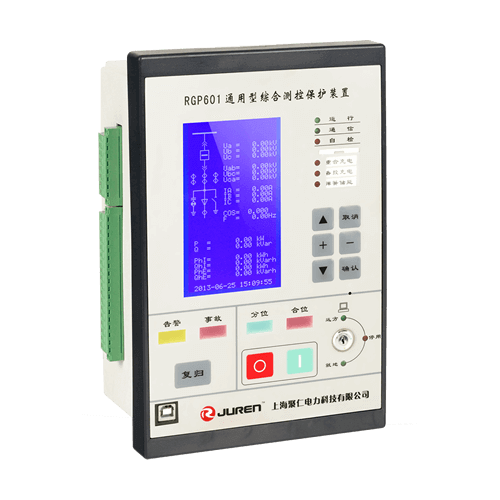

RGP601微机保护装置
  • RGP601通用型微机保护测控装置
  • 适用于35KV及以下中置柜,通用型,全功能保护,全功能测量,带防跳回路,RS485/CAN通讯,带故障录波。带远方、就地、分、合位控制,可显示一次模拟图,集成了智能操控的功能。
  • 保护功能
  • 过流I段(速断)
  • 过流II段(限时速断)
  • 过流III段(定时限过流)
  • 反时限过流
  • 后加速
  • 负序电流
  • 零序电压
  • 接地选线
  • 过电压
  • 低电压
  • 失压
  • 负序电压
  • 零序电流
  • 低周减载
  • 低压解列
  • 重合闸
  • 备自投
  • 过热
  • 逆功率
  • 启动时间过长
  • 反时限Ix过流
  • 风冷控制
  • PT控制
  • PT并列切换
  • 非电量保护1-8
  • CT断线告警
  • PT断线告警
  • 合闸回路断线告警
  • 跳闸回路断线告警
  • 控制电源断线告警
  • 测量功能
  • 三相测量电流(IA、IB、IC)
  • 0.2%
  • 三相相电压 (Ua、Ub、Uc)
  • 0.2%
  • 三相线电压(Uab、Ubc、Uca)
  • 0.2%
  • 频率(F)
  • 0.02Hz
  • 有功功率、无功功率、功率因数
  • 0.5%
  • 有功电度、无功电度
  • 0.5%

环网柜微机保护装置

适用于10KV及以下电压等级的小电流接地系统,作为各类电气设备和线路的主保护或后备保护。

RGP101微机保护装置
  • RGP160小电流保护装置
  • RGP160电流型保护装置可完全替代过流继电器,该产品彻底抛弃了旧式保护继电器的体积大、二次接线繁琐、不易维护的缺点。以电流保护为基本配置的数字式保护单元,适用于环网柜保护和箱变保护的10KV及以下电压等级的小电流接地系统。
  • 环网柜电流型保护装置
  • 三段过流速度保护
  • 定时限、反时限过电流保护
  • 过负荷保护
  • 零序电流保护
  • CT断线告警
  • 通讯功能
RGP501微机保护装置
  • RGP110无源自供电保护装置
  • RGP110无源保护装置适用用于无辅助工作电源的10KV及以下电压等级的小电流接地系统,作为各类电气设备和线路的主保护或后备保护。菜单界面支持中/英文显示(英文需注明),完善显示测量数据、开关量状态、实时波形、事件记录、故障录波、保护定值和系统参数等。
  • 无辅助工作电源的10KV及以下电压等级的小电流接地系统
  • 作为各类电气设备和线路的主保护或后备保护
  • 三段过流速度保护
  • 过负荷保护
  • 定时限、反时限过电流保护
  • CT断线告警
  • 零序电流保护
  • 通讯功能

  • PT柜专用微机保护装置

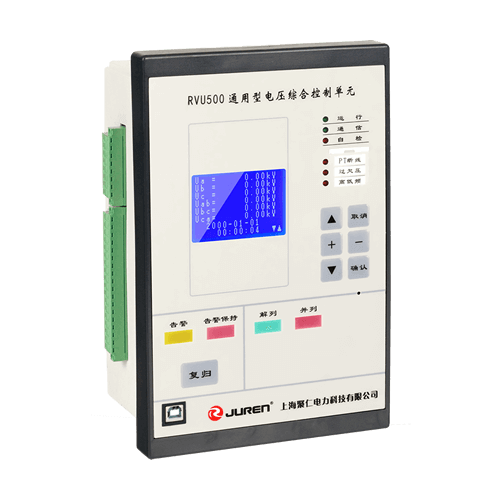

  • RVU500通用型电压综合测控单元,只需一台RVU500通用型电压综合测控单元,即可满足2台PT柜所有PT保护功能需求!
  • 用50%的价格实现母线电压监视、频率电压保护、PT控制、PT并列功能、PT消谐功能。

微机差动保护装置
  • 微机差动保护装置

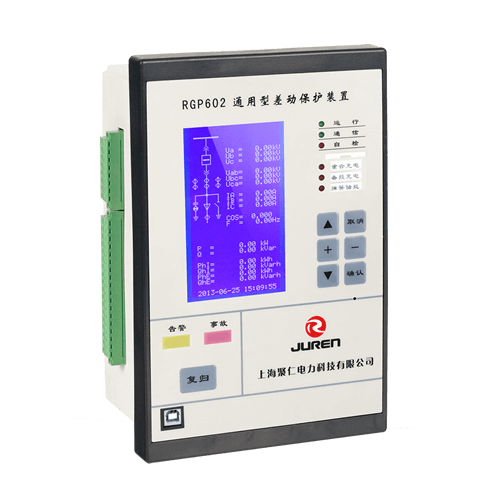

  • RGP602差动保护装置采用比率制动特性差动保护技术,使差动电流定值随制动电流的增大而成某一比率的提高。
  • 采用3.0寸128*64分辨率,背光图形液晶显示测量数据、开关量状态、实时波形、事件记录、故障录波、保护定值和系统参数。
  • 具有三圈主变差动保护、两圈主变差动保护、两圈配电差动保护、发电机差动保护、电动机差动保护以及非电量保护等功能。
  • 通讯支持
  • 采用DeviceNet(CAN)现场总线和RS485总线双总线方式,支持MODBUS通讯规约!
  • 高精度测量
  • 0.2级高精度测量,完全满足供电部门计量要求, 无需选用多功能电力仪表!
  • 高性能32位DSP芯片
  • TI德州仪器 C2000™ 高性能F280x/1x™ DSP处理器!浮点运算,更加突显RGP601微机保护装置性能。
