  • 卓尔不群 邀您体验不凡!
  • 超大LCD液晶屏,高性能32位DSP芯片,中置柜保护装置。
  • 完善的功能设计,0.2级高精度测量,通讯支持RS458/CAN口,自带断路器防跳功能。

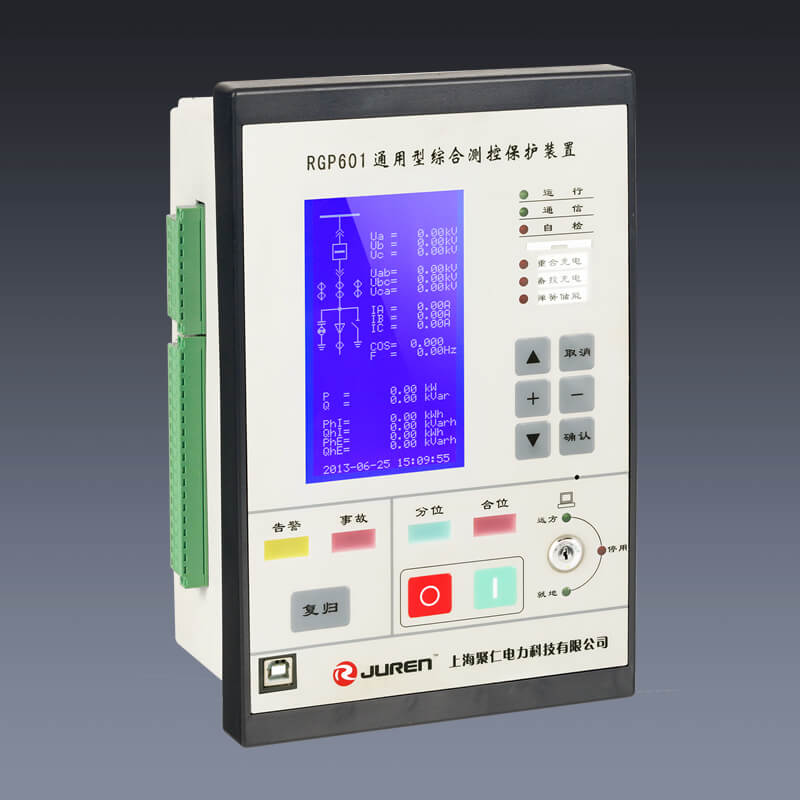

  • RGP601通用型微机保护测控装置,适用于35KV及以下电压等级的各类电气设备保护和线路的保护。

  • 超大LCD液晶屏
  • 完善的功能设计,高性能32位DSP芯片,更加突显设备优异性能
  • *专为35KV及以下电压等级的高要求厂矿企业、建筑配电、轨道交通、变电所等项目。

  • 跃然”屏”上
  • RGP601,让您拥有更丰富的”视界”
  • 采用240*128点阵超大图形液晶屏,设备信息,一触即达。全面展现设备信息
  • (三相相电压、三相线电压、三相电流、功率因数、频率、有功功率、无功功
  • 率、正向有功积分电度、正向无功积分电度、负向有功积分电度、负向无功积
  • 分电度),并可显一次模拟图!

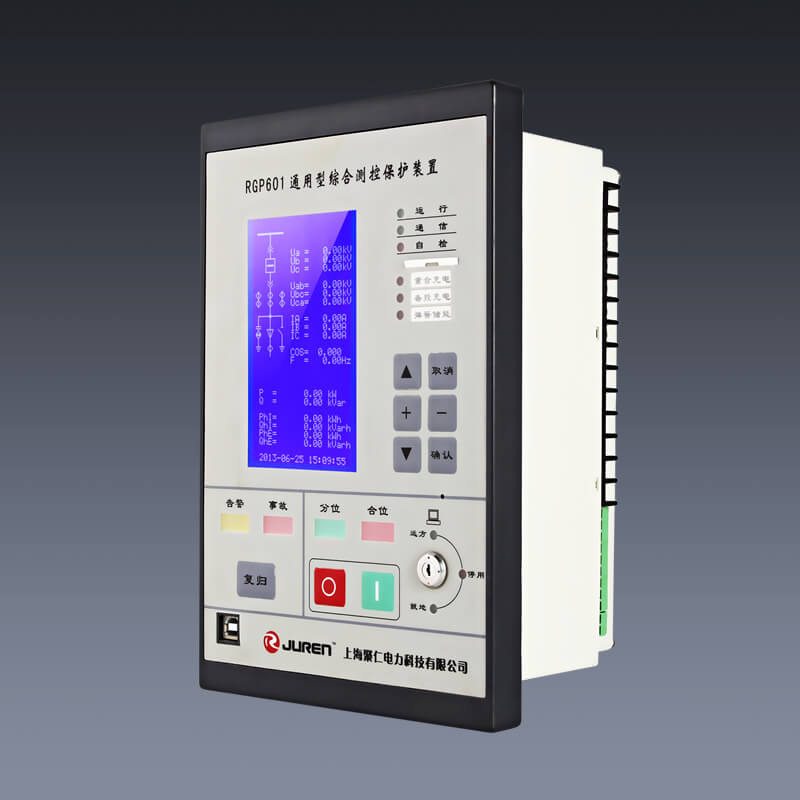

  • 全封闭金属机身
  • 工业级专用防护油漆,不仅仅是防锈、防尘
  • 且具有极强抗扰静电抗电磁干扰和抗机械振动性能
  • 使RGP601通用型微机保护装置,能够在各种严酷环境中,稳定可靠的运行。

  • 合十为一 全面兼容
  • 简化”选型”与”备货”
  • RGP601通用型设计,不仅安全、稳定、可靠,且拥有完善的继电保护功能,让选型、备货越来越方便!
  • RGP601通用型微机保护装置可作为35KV及以下电压等级的不接地系统、小电阻接地系统、消弧线圈接地系统、
  • 直接接地系统的各类各类电器设备和线路的保护及测控,也可作为部分66KV、110KV电压等级中系统的
  • 电压电流的保护及测控。

  • 浮点运算,体验”飞”一般感觉
  • 搭配TI德州仪器 C2000™ 高性能 F280x/1x™ DSP芯片
  • 高性能TMS320.F2812整合了DSP及微控制器的最佳特性。采用128脚封装.32位定点DSP控制器,其频率高达150MHz。采用哈佛总线结构,具有统一的存储模式,包括4M可寻址程序空间和4M可寻址数据空间。
  • 同时片内具有128×16位的FLASH存储器和18K×16位的SRAM,以及4K×16位的引导ROM。
  • 最大支持外扩512K×16位的SRAM和512K×16位的FLASH。
  • 具有两个事件管理器(EVA、EVB)以及外设中断模块(PIE),最大支持96个外部中断。主要使用在嵌入式控制应用,如数字电机控制(digital motor control,DMC)、资料撷取及I/O 控制(data acquisition and control,DAQ)等领域。
  • TMS320F2812的外部存储器接口(XINTF)被映射到5个独立的存储空间。大大提高了控制系统的控制精度和芯片处理能力。TMS320F2812芯片基于C/C++高效32位TMS320C28x DSP内核,并提供浮点数学函数库,从而可以在定点处理器上方便地实现浮点运算。

  • [功能]
  • 有时,一次选择就够了
  • RPG601通用型微机保护装置,拥有丰富的集成配置,兼并了:

保护项目 进线保护 出线保护 分段保护 配(厂)变保护 电动机保护 电容器保护 主变后备保护 发电机后备 PT监控
过流I段(速断)
过流II段(限时速断)
过流III段(定时限过流)
反时限过流
后加速
过负荷
负序电流
零序电压
接地选线
过电压
低电压
失压
负序电压
零序电流
低周减载
低压解列
重合闸
备自投
过热
逆功率
启动时间过长
定时限Ix过流
反时限Ix过流
风冷控制
PT控制
PT并列切换
非电量1
非电量2
非电量3
非电量4
非电量5
非电量6
非电量7
非电量8
CT断线告警
PT断线告警
合闸回路断线告警
跳闸回路断线告警
控制电源断线告警

注:

1、RGP601微机综合保护装置所有保护功能均是可以自由搭配使用的,上表给出的只是推荐配置,用户可根据自己的要求删增减;

2、三段式过流有众多功能选项,可灵活实现,不带闭锁的过流保护,带或不带方向的低压闭锁过流保护,带或不带方向闭锁的复合电压过流保护。对于电动机还专设了启动定值加倍和启动保护退出的功能;

3、后加速保护在分段保护单元中能实现充电保护的功能;

4、重合闸具备检或不检无压,检或不检同期功能;

5、备自投功能一般配置在进线单元中,可通过不同接线方式实现进线自投或母分自投功能,设置有自投自复选项;

环境条件 正常温度 -10℃~55℃
极限温度 -30℃~70℃
存储温度 -40℃~85℃
相对湿度 ≤95%,不凝露
大气压力 80~110kPa
工作电源 电压范围 85~264V(交流或直流)
正常功耗 <5W
最大功耗 <10W
电源跌落 200ms
上电冲击 4A
隔离耐压 3kV
控制电源 额定电压 220V(交流或直流)(额定电压为110V的必须在定货时注明)
过载能力 70%~120%额定电压,连续工作
隔离耐压 4kV
交流电流回路 额定电流 5A(额定电流为1A的必须在定货时注明)
功率消耗 <0.5VA/每相
过载能力 2倍额定电流,连续工作,10倍40倍为10s、1s
隔离耐压 4kV
交流电压回路 额定电压 100V(线电压)或100/√3(相电压)
功率消耗 <0.5VA/每相
过载能力 2倍额定电压,连续工作
隔离耐压 4kV
开关量输入回路 额定电压 24VDC(由装置内部电源提供)
功率消耗 每回5mA(IN01~IN16)
过载能力 <1ms
隔离耐压 4kV
继电器输出回路 分断电压 250VAC、220VDC
分断功率 1250VA交流或120W直流(电阻性负载),500VA交流或75W直流(电感性负载)
工作电流 <1ms
隔离耐压 5A,连续工作
动作时间 <5ms
触点材料 银上镶金
电气寿命 2,000,000次
机械寿命 20,000,000次
测量精度 电流、电压 0.2级
功率、电度 0.5级
频率 <0.02Hz
隔离耐压 4kV

测量功能 三相测量电流(IA、IB、IC) 0.2%
三相相电压 (Ua、Ub、Uc) 0.2%
三相线电压(Uab、Ubc、Uca) 0.2%
频率(F) 0.02Hz
有功功率(P)、无功功率(Q)、功率因数(COS) 0.5%
有功电度(PhI、PhE)、无功电度(QhI、QhE) 0.5%
测量范围 35KV进线保护测控
35KV主变压器高压侧后备保护测控及非电量保护
35KV主变压器低压侧后备保护测控及非电量保护
10(6)KV进线单元保护测控
10(6)KV出线单元保护测控
10(6)KV分段单元保护测控
10(6)KV厂(所)用变压器单元保护测控
10(6)KV高压电动机单元保护测控
10(6)KV高压电容器单元保护测控
10(6)KV高压电抗器单元保护测控
进线备自投功能及桥开关备自投功能
PT单元测控及PT切换功能
