  • 什么是防孤岛保护装置
  • 光伏防孤岛保护装置主要适用于35KV、10KV及低压380V光伏电站的小电源并网供电系统。

    防孤岛保护装置主要针对光伏电站中由于电压或频率等异常引起的孤岛现象,而提前预知现象的发生,并快速切换并网点,使得光伏电站和电网快速脱离。

    光伏防孤岛保护装置集成分布式电源并网所需的开关设备、保护、测控、通信等功能,满足分布式电源接入的孤岛检测、自动安全并网、保护及安全隔离等要求。

    防孤岛保护装置具有过电压、低电压、频率过高、频率过低、逆功率、外部联跳、频率突变等国网标准的保护功能,是一款高性能的光伏防孤岛装置。

防孤岛保护装置的主要特点

  • 防孤岛装置可集中组屏也可就地分散安装在高压开关柜上,各间隔功能独立。
  • 采用了高性能处理器和高分辨率的A/D转换器,每周波32点采样,结合专用的测量CT,保证了遥测量的高精度。

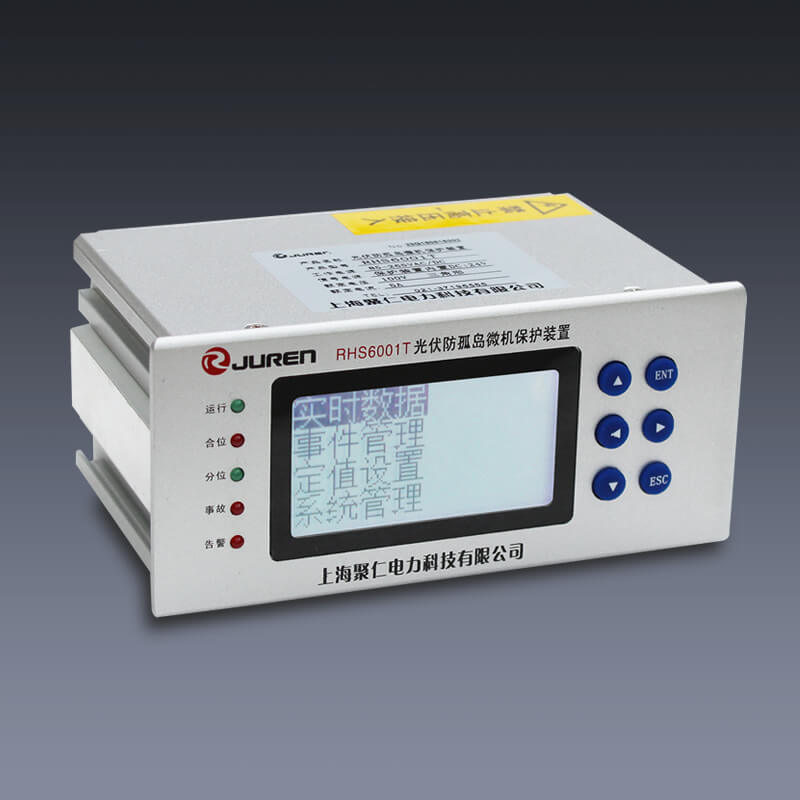

  • 光伏防孤岛保护装置采用全汉化液晶显示,人机界面清晰易懂,操作整定极为方便。
  • 光伏并网控制装置的供电电源、控制回路均为交直流两用。
  • 具有RS485总线串行通信口,并集成了MODBUS标准通信规约。防孤岛装置还具有事件顺序记录功能,可记录150 条事件,数据掉电不丢失。
  • 防孤岛装置还具备完善的自检功能,完整的异常记录、事件记录、操作记录,所有信息掉电保持。

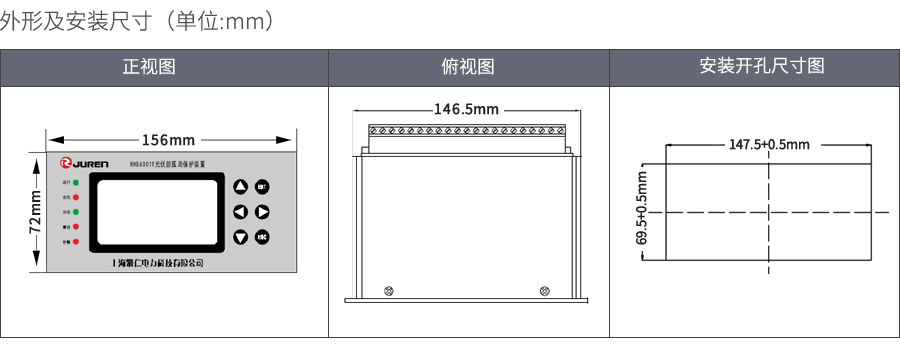

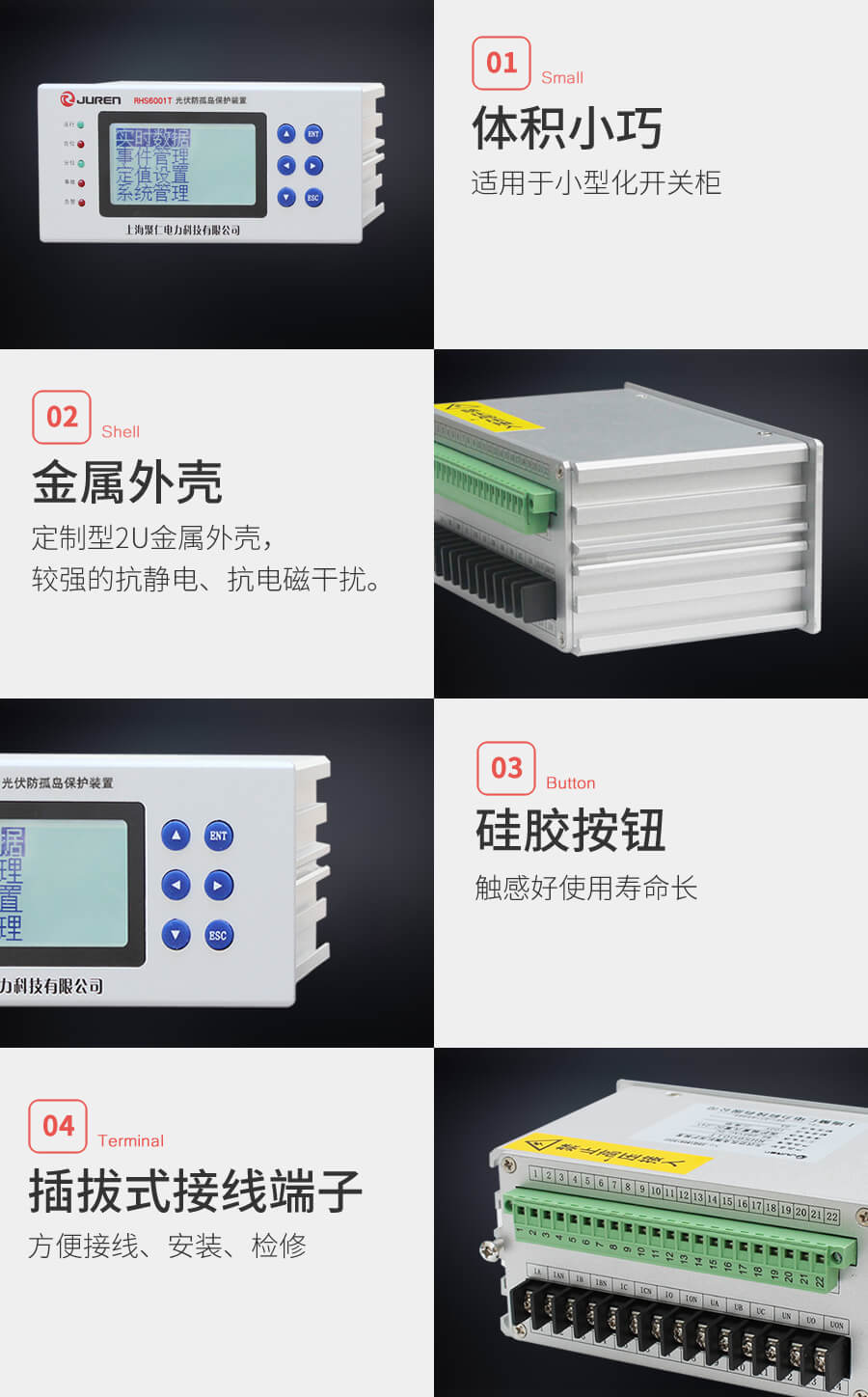

  • 外形小巧精细、结构合理,采用高等级、高品质的元器件及多层板技术和SMT工艺,使产品具有很高的电气性能。

  • ①光伏防孤岛保护装置采用标准机箱,整面板、背插式结构,嵌入式、后接线安装方式,强弱电隔离,大大加强了其产品的电气性能。
  • ②采用插件结构,主要包括CPU插件、AC交流采样插件、DIDO插件和人机对话HMI插件。
  • ③其中CPU插件为防孤岛装置的核心,采用高度集成的CPU,其中包括了RAM、Flash Memory和AD等芯片的功能。
  • ④AC插件包括电源和模拟量采集。
  • ⑤TRIP插件包括出口、开入。
  • 防孤岛保护装置的动作原理
  • 过电压:
  • 1、 当采集到的线电压中最大线电压大于等于”过电压定值”;
  • 2、延时时间大于等于”过电压延时”;
  • 防孤岛保护装置满足以上条件,则立即驱动3J(C7/C8)、4J(C9/C10)、5J(C11/C12)。同时也驱动事故信号11J(C1/C3)。液晶显示动作名称,面板事故灯亮。
  • 低电压:
  • 1、当采集到的线电压都小于”低电压定值”,且所有线电压都大于30V;
  • 2、延时时间大于等于”低电压延时”;
  • 满足以上条件,则防孤岛保护装置立即驱动3J(C7/C8)、4J(C9/C10)、5J(C11/C12)。RHS9001防孤岛保护装置同时也驱动事故信号11J(C1/C3)。液晶显示动作名称,面板事故灯亮。
  • 频率过高:
  • 1、采集到的频率大于等于”频率过高定值”;
  • 2、延时时间大于等于”频率过高延时”;
  • 满足以上条件,则立即驱动3J(C7/C8)、4J(C9/C10)、5J(C11/C12)。同时也驱动事故信号11J(C1/C3)。液晶显示动作名称,面板事故灯亮。
  • 频率过低:
  • 1、采集到的频率小于等于”频率过低定值”;
  • 2、防孤岛保护装置的延时时间大于等于”频率过低延时”;
  • 满足以上条件,则立即驱动3J(C7/C8)、4J(C9/C10)、5J(C11/C12)。同时也驱动事故信号11J(C1/C3)。液晶显示动作名称,面板事故灯亮。
  • 频率过高:
  • 1、二次逆功率值的绝对值大于等于”逆功率定值”;
  • 2、延时时间大于等于”逆功率延时”;
  • 满足以上条件,则立即驱动3J(C7/C8)、4J(C9/C10)、5J(C11/C12)。防孤岛保护装置同时也驱动事故信号11J(C1/C3)。液晶显示动作名称,面板事故灯亮。
  • 外部联跳:
  • 1、开入量有信号(R6=1);
  • 2、延时时间大于等于”外部联跳延时”;
  • 满足以上条件,则立即驱动3J(C7/C8)、4J(C9/C10)、5J(C11/C12)。同时也驱动事故信号11J(C1/C3)。液晶显示动作名称,面板事故灯亮。
  • 频率突变:
  • 1、df/dt 大于等于”频率突变定值”;
  • 2、延时时间大于等于”频率突变延时”;
  • 满足以上条件,则防孤岛保护装置立即驱动3J(C7/C8)、4J(C9/C10)、5J(C11/C12)。同时也驱动事故信号11J(C1/C3)。液晶显示动作名称,面板事故灯亮。
  • 保护功能
  • 两段式定时限电流方向保护、过负荷保护、剩余电流保护、过电压保护、低电压保护、自动有压合闸、被动孤岛检测、逆功率保护、断路器报警保护、系统失电、外部联跳、TV异常判别、控制回路异常告警、跳位异常告警。
  • 防孤岛保护装置的测控功能
  • 遥信采集、装置遥信变位、事故遥信、正常断路器遥控分合、模拟量的遥测。
