RGP160,一款专为电流保护,研发的继电保护装置。
RGP160微机电流保护装置是以电流保护为基本配置的数字式保护单元!
适用用于我国10KV及以下电压等级的工矿企业,民用建筑配电的小电流接地系统,作为各类电气设备和线路的主保护或后备保护。

  • 麻雀虽小,五脏俱全RGP160电流型微机保护装置
    不仅稳定、可靠,且具有完善的继电保护功能配置!
  • 三段过流速度保护
  • 高温告警
  • 故障跳闸信号
  • 定时限过电流保护
  • 超温跳闸
  • 预告报警信号
  • 反时限过电流保护
  • 轻瓦斯跳闸
  • 装置故障信号
  • 过负荷保护
  • CT断线告警
  • 通讯功能
  • 零序电流保护
  • 信号断电器输出

  • “小”的境界,因小而大小,使得RGP160微机电流保护装置,几乎没有不能适用的柜体。
    可用于开关柜、环网柜,甚至是抽屉柜!
    既可分布式就地安装在开关柜上,也可集中组屏安装;装置结构合理,便于安装,配线和调试。

简单,不减配!
RGP160,延用RGP101同款ARM 32位高性能的Cortex™-M3 CPU,
强大性能,让运行游刃有余

  • RGP160微机电流保护装置支持常规的RS485总线及DeviceNet(CAN口现场总线通信);
    支持标准MODBUS通信规约,将所有运行信息实时发送到上一级SCADA系统,包括遥测、
    遥信、保护定值、系统参数等。
    并能接收上一级SCADA系统下发的同步校时、遥控、遥调
    和保护定值整定、保护投退、系统参数修改等命令,实现变电站无人值班方案。
    了解SCADA系统>>

  • Cortex™-M3 CPU,强大性能,让运行游刃有余

    32位Cortex™-M3 CPU是专门针对微控制器应用开发的ARM 处理器——高性能、低功耗的特点,因而能够提供领先的能效。

    将集成的睡眠模式与可选的状态保留功能相结合,Cortex™-M3 CPU确保对于同时需要低能耗和出色性能的应用不存在折衷。

    该处理器执行包括硬件除法、单周期乘法和位字段操作在内的 Thumb®-2 指令集以获取最佳性能和代码大小。Cortex-M3 NVIC 在设计时

    是高度可配置的,最多可提供 240 个具有单独优先级、动态重设优先级功能和集成系统时钟的系统中断。通过功能与性能的组合,基于

    Cortex-M3 的设备可高效处理多个 I/O 通道和协议标准。它赋予RGP160微机电流保护装置”强劲性能”,轻松实现实现各种保护算法。

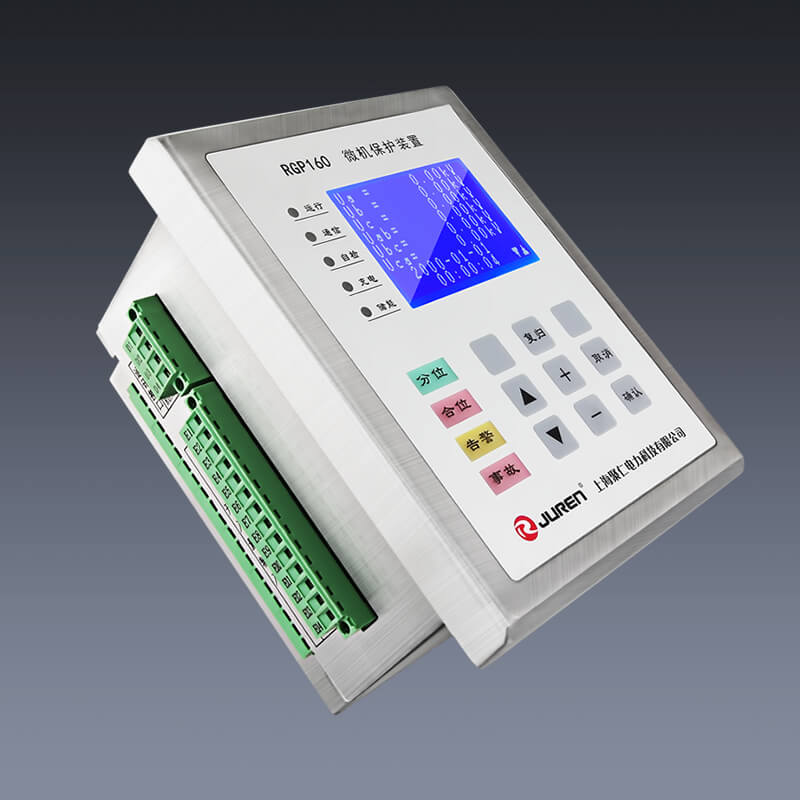

  • 如镜面般光亮
    全封闭优质铝合金机身
    不仅
    防水、防尘,
    并具有很强的
    抗静电,
    抗电磁干扰

    抗机械振动
    能力。

独立ROM存储
采用独立ROM存储空间,来配合SOE事件记录功能,将有更多的数据被储存,使记录更加详细。
在您查阅记录时,给您呈现更详尽的图形及数据信息,便于分析故障原因和诊断设备缺陷,并且记录掉电不丢失

保护项目 定值名称 定制范围 单位
过流一段(速断)保护 电流定值 0~100(保护电流二次测量量程) A
时间定值 0~600 S
过流二段(限时速断)保护 电流定值 0~100(保护电流二次测量量程) A
时间定值 0~600 S
过流三段(定时限速断)保护 电流定值 0~100(保护电流二次测量量程) A
时间定值 0~600 S
反时限过流保护 电流定值 0~100(保护电流二次测量量程) A
时间系数 0.05~1.00
特性曲线 Extr/very/Norm/Long
后加速保护 电流定值 0~100(保护电流二次测量量程) A
时间定值 0~600 S
过负荷保护 电流定值 0~100(保护电流二次测量量程) A
时间定值 0~600 S
负序电流保护 电流定值 0~100(保护电流二次测量量程) A
时间定值 0~600 S
零序电流保护 电流定值 0~6.00(零序电流二次测量量程) A
时间定值 0~600 S
重合闸保护 时间定值 0~600 S
反时限Ix过流保护 电流定值 0~100(辅助电流二次测量量程) A
时间系数 0.05~1.00
特性曲线 Extr/very/Norm/Long
定时限Ix过流保护 电流定值 0~100(辅助电流二次测量量程) A
时间定值 0~600 S

环境条件 正常温度 -10℃~55℃
极限温度 -30℃~70℃
存储温度 -40℃~85℃
相对湿度 ≤95%,不凝露
大气压力 80~110kPa
工作电源 电压范围 85~264V(AC或DC)
频率范围 40Hz~70Hz
正常功耗 10W
最大功耗 20W
电源跌落 200ms
输入保险 4A
隔离耐压 3kV
交流电流回路 额定电流 5A
功率消耗 < 0.5VA
过载能力 2倍额定电流,连续工作,10倍和40倍额定电流分别允许为10s、1s
隔离耐压 4kV
上电冲击 4A
隔离耐压 3kV
交流电压回路 额定电压 100V
功率消耗 < 0.5VA
过载能力 2倍额定电压,连续工作
隔离耐压 4kV
控制电源回路 额定电压 220V(AC或DC)
功率消耗 < 4mA
过载能力 60%~120%额定电压,连续工作
隔离耐压 4kV
开关量输入回路 额定电压 48VDC(由装置内部电源提供)
过载能力 <1ms
隔离耐压 4kV
继电器输出回路 分断电压 250VAC、220VDC
分断功率 1250VA交流或120W直流(电阻性负载),500VA交流或75W直流(电感性负载)
工作电流 5A,连续工作
隔离耐压 4kV
触点材料 银上镶金
电气寿命 2,000,000次
机械寿命 20,000,000次
