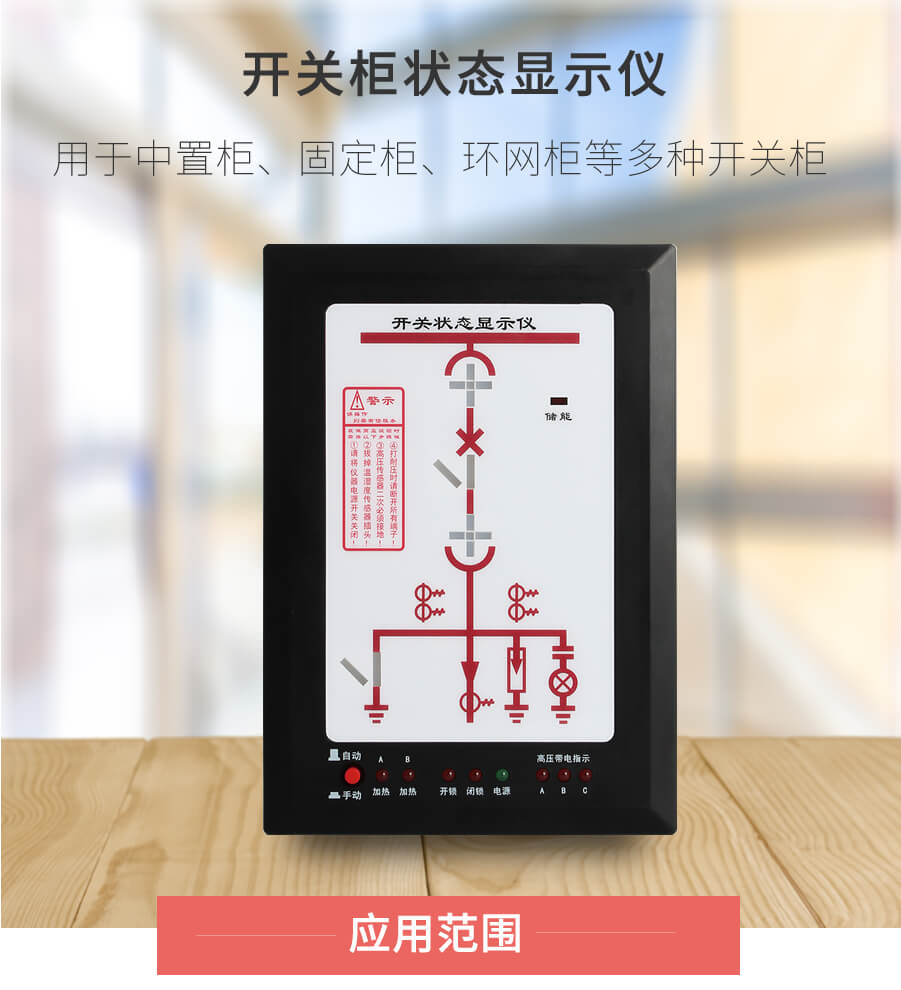

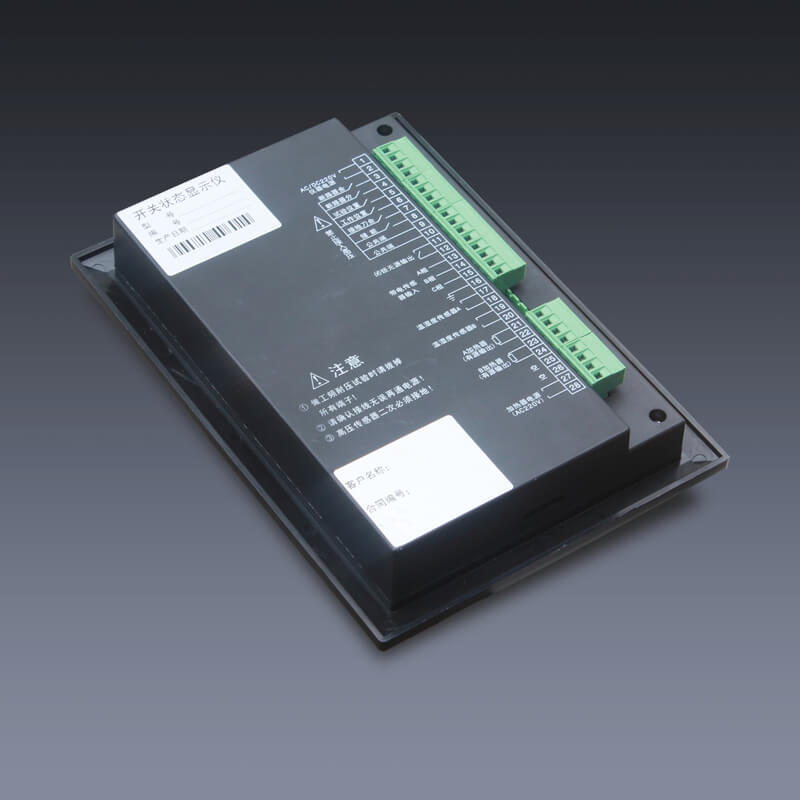

JRXS601开关状态显示仪

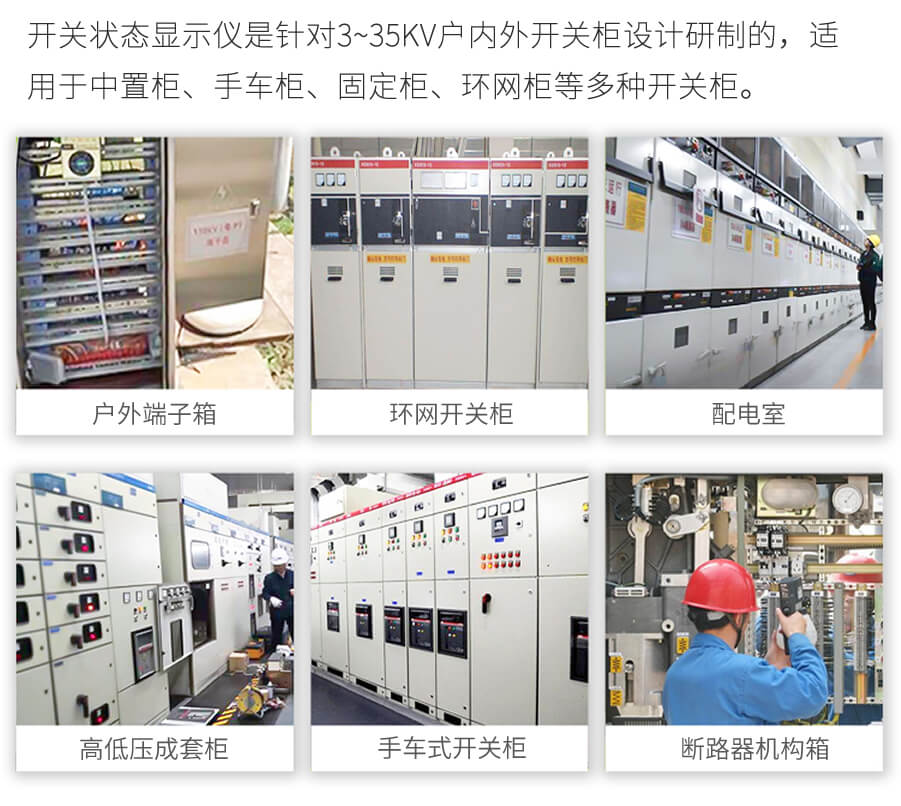

是针对3~35KV户内开关柜设计研制的新一代产品,适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。

该产品具有如下功能:两路结露加热除湿功能、两路低温加热功能、高压带电显示、闭锁输出状态显示、手动/自动加热除湿控制、双路加热状态显示、

手车位置指示、断路器分合闸状态指示、储能状态指示、接地刀状态指示、1次回路模拟图显示。

该产品具有两路加热器有源输出、一路闭锁无源输出。

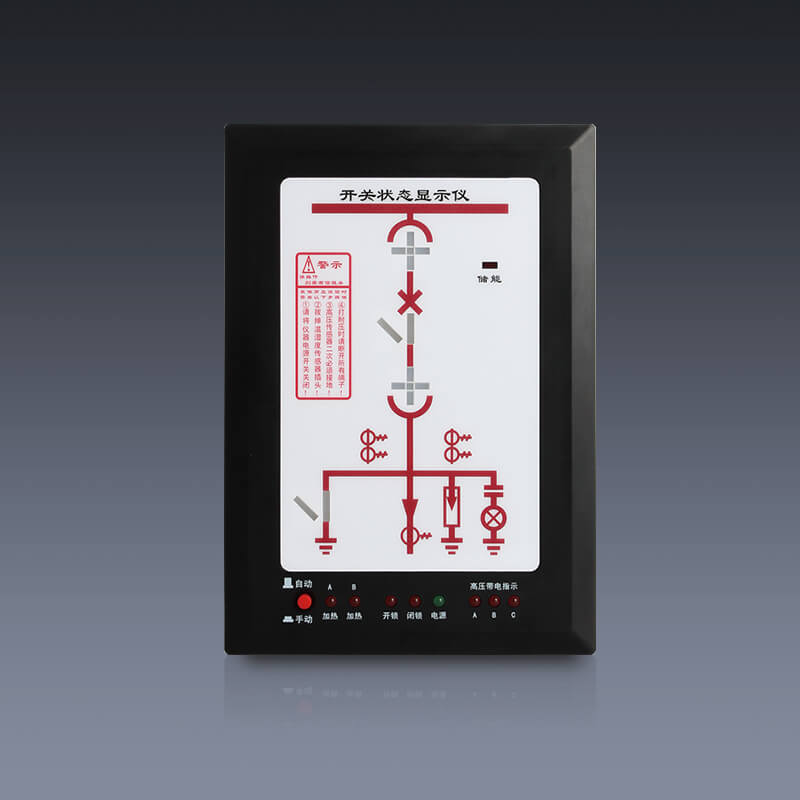

开关状态显示仪

  • 工作频率:50Hz
  • 工作电源:AC220V±10%V,DC220V±10%V
  • 工作环境:-20℃~+55℃,≤95%RH
  • 存储环境:-40℃~+80℃,≤95%RH
  • 控制精度:温度±30℃
  • 产品功耗:≤3W
  • 抗电强度:外壳与端子间≥AC2000V
  • 绝缘性能:外壳与端子间≥100MΩ
  • 抗干扰性:符合GB/T17626.8-2006标准
  • 抗震性能:10~55~10Hz 2g 1min
  • 有源输出:≤3A

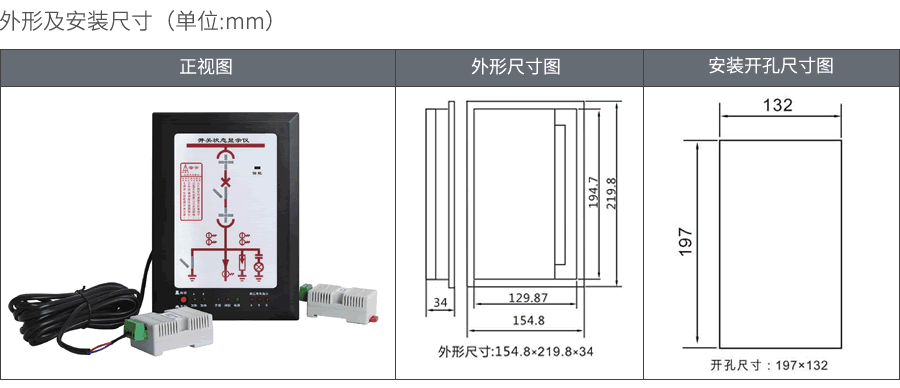

  • 开关状态显示仪开孔尺寸图

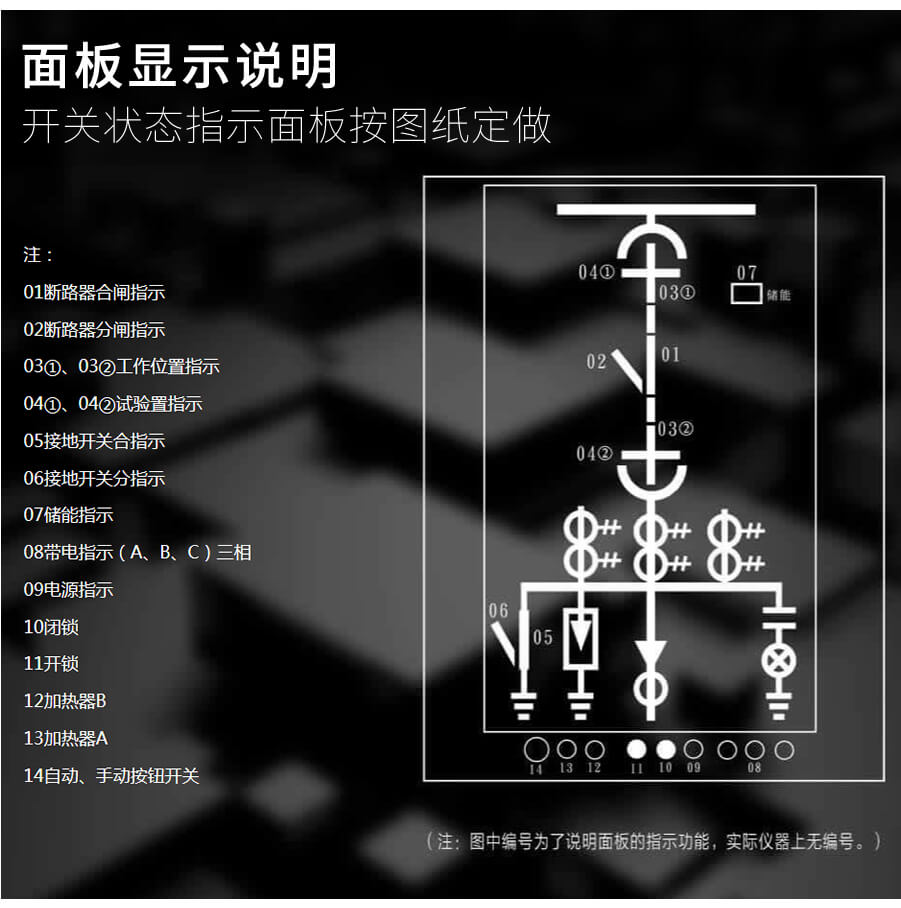

    • 注:
    • 01断路器合闸指示
    • 02断路器分闸指示
    • 03①、03②工作位置指示
    • 04①、04②试验置指示
    • 05接地开关合指示
    • 06接地开关分指示
    • 07储能指示
    • 08带电指示(A、B、C)三相
    • 09电源指示
    • 10闭锁
    • 11开锁
    • 12加热器B
    • 13加热器A
    • 14自动、手动按钮开关

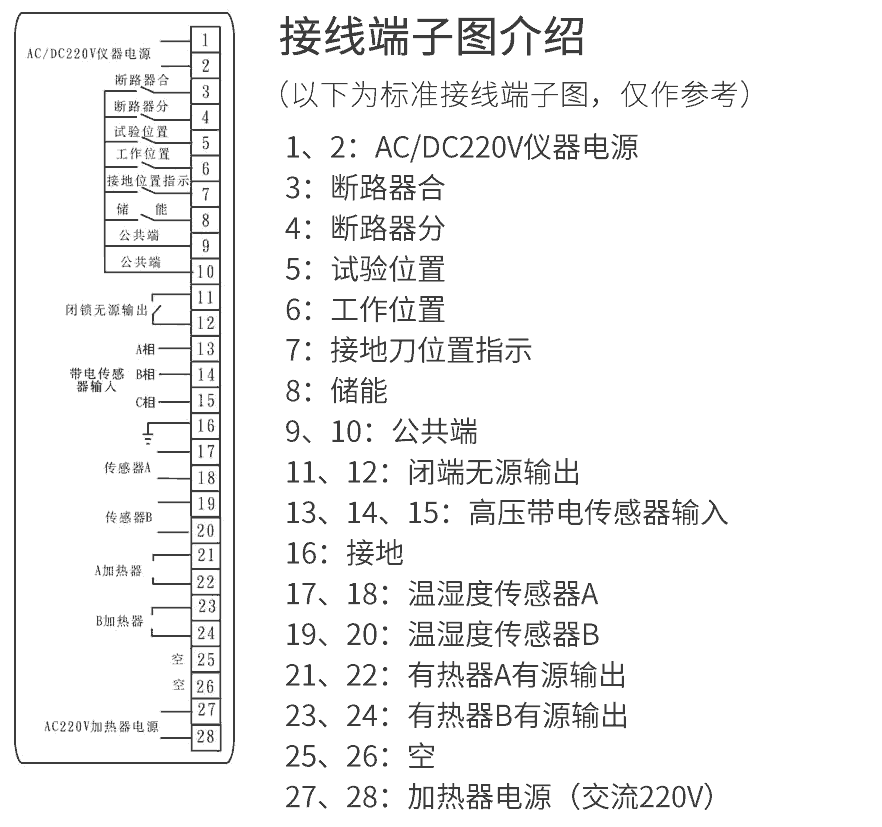

    • JRXS601开关状态显示仪端子接线图
    • (以下为标准接线端子图,仅作参考)
    • 接线端子介绍:
    • 1、2:AC/DC220V仪器电源
    • 3:断路器合
    • 4:断路器分
    • 5:试验位置
    • 6:工作位置
    • 7:接地刀位置指示
    • 8:储能
    • 9、10:公共端
    • 11、12:闭端无源输出
    • 13、14、15:高压带电传感器输入
    • 16:接地
    • 17、18:温湿度传感器A
    • 19、20:温湿度传感器B
    • 21、22:有热器A有源输出
    • 23、24:有热器B有源输出
    • 25、26:空
    • 27、28:加热器电源(交流220V)
