  • 远动通信屏

    RGP8000远动通信屏(远动屏)是上海聚仁电力科技有限公司在总结了国内外同行多年应用经验基础上,结合国内综合自动化系统的实际特点开发研制的一种集电力数据采集、开关信号采集、远程参数修改、调度中心控制的一种远动控制屏。

    主要用于电力系统35KV及以下的开闭所、变电站、配电房。能与间隔层各种智能设备进行数据交换、定点对时,也可以向后台系统、调度中心发送各种遥测、遥信信号,可以接收后台系统或者调度中心的各种遥调、遥控信号,实现对开闭所、变电站、配电房的自动化控制。

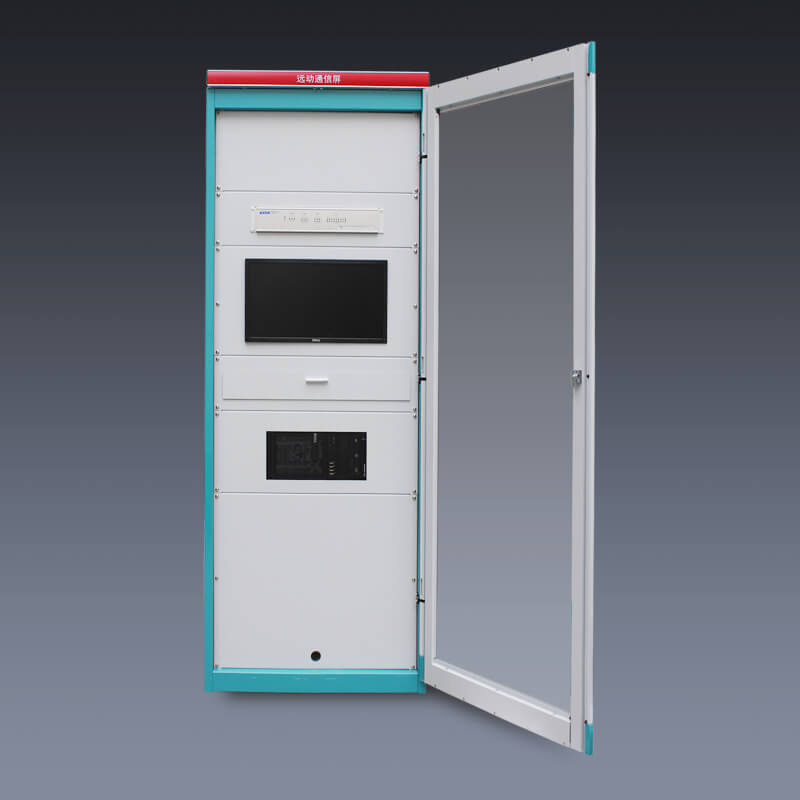

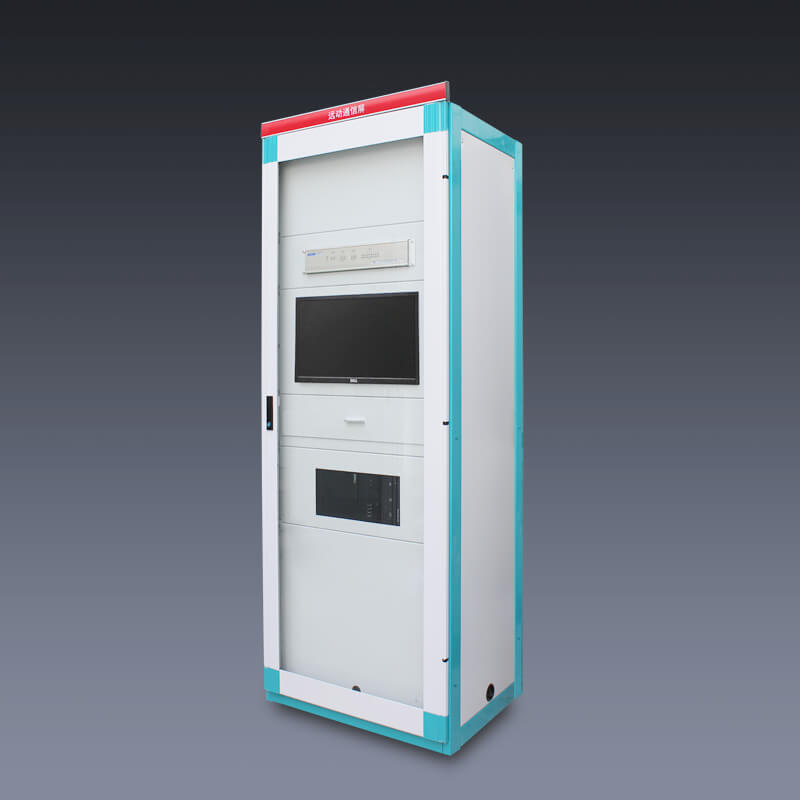

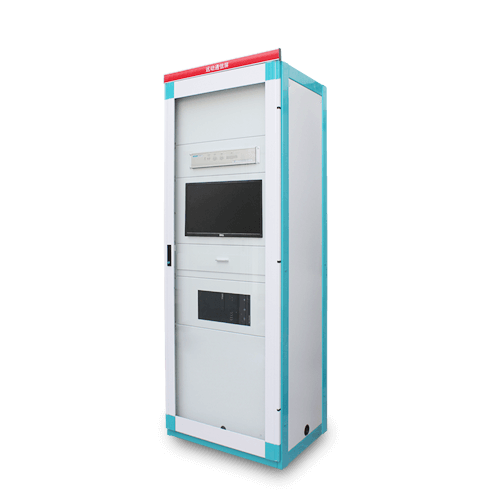

    RGP8000系列远动通讯屏包含通讯管理机、GPS卫星时钟、网络交换机、模拟防雷器,信号防雷器等组成,柜体使用PK-10壳体,尺寸2260*800*600

远动通讯屏功能

  • 遥测(远方测量的简称):指传送厂站端运行参数给调度中心。它包括主变和输电线路的P、Q、I,各种母线电压,主变温度等其它测量值。
  • 遥信(远方状态信号的简称):指传送厂站端设备状态信号给调度中心。它包括断路器和刀闸位置状态,继电保护动作状态和有载调压变压器分接头位置状态。
  • 遥控(远方操作的简称):指通过远动通讯屏的远程指令实现远方操作。包括远方遥分和遥合断路器或刀闸。
  • 遥调(远方调整的简称):指通过远动屏的远程指令实现远方调整厂站端的各种参数,如改变变压器的分接头位置和改变发电机的有功出力等。

远动屏的通讯管理机主要特点

  • 技术先进
  • 每采用基于ARM的嵌入式开发平台,软件采用内嵌的实事多任务操作系统,内核极小,运行效率高。
  • 支持频率
  • 远动屏的通讯管理机采用MPC8247处理器可支持频率266-400MHz。
  • 程序配置空间
  • 提供32M的32位INTEL FLASH
  • 数字接口
  • 通讯管理机与调度或其它远方主机的通讯,可采用模拟数字接口。通讯通道可采用屏蔽双绞线、细缆、电话线路通道、电力线载波通道、微波通道、光纤通道。
  • 以太网接口
  • 远动通讯屏对外提供4个10M/100M以太网接口。
  • 低功耗
  • 通讯管理机只有5W以内的功率。
  • 多种通讯方式
  • 每个通信小板可接入2个RS232口、1个RS485口、1个CAN总线接口(CAN接口在工程设计时,需在端子CANH、CANL之间加终端匹配电阻)。
  • 规约转换功能
  • 每个通道都可以采用不同的通讯规约可动态挂接多种通讯规约,并可与不同厂家设备、不同系统联接。
  • 收发功能
  • 收发模块利用专用CPU实现端口驱动,减轻了主CPU模块的中断开销等负荷。
  • 工作电源
  • 通讯管理机的工作电源为12~265V(AC/DC订货时确定)。
