  • 通讯支持
  • 采用DeviceNet(CAN)现场总线和RS485总线双总线方式,支持MODBUS通讯规约!
  • 高精度测量
  • 0.2级高精度测量,完全满足供电部门计量要求, 无需选用多功能电力仪表!
  • 高性能32位DSP芯片
  • TI德州仪器 C2000™ 高性能
  • F280x/1x™ DSP处理器!
  • 浮点运算,更加突显RGP601微机保护装置性能。

  • 超大LCD液晶屏
  • 采用3.0寸128*64分辨率,背光图形液晶
  • 更好的去呈现记录的“周波”,使记录曲线更柔滑,便于分析“故障波”。
  • 菜单界界面,支持中/英文显示(英文需注明),完善显示——测量数据、开关量状态、实时波形、事件记录、故障录波、保护定值和系统参数等。

  • 通用型设计
  • 常规保护+非电量保护+测控一体化!
  • 专为小容量场合设计,让选型、备货更方便!
  • 常规保护
  • 非电量保护
  • 测控一体化
  • 三圈主变差动保护、两圈主变差动保护、两圈配变差动保护、发电机差动保护、电动机差动保护
  • 超温保护、超高温保护、轻瓦斯保护、重瓦斯保护
  • 0.2级高精度测量,并自带防跳、自保持控制功能

  • 比率制动特性
  • 有效提高差动保护的精准度
  • RGP602差动保护装置采用比率制动特性差动保护技术,使差动电流定值随制动电流的增大而成某一比率的提高。
  • 使制动电流在不平衡电流较大的外部故障时有制动作用。而在内部故障时,制动作用最小。
  • 比率制动特性的差动保护作为双圈及三圈变压器的主保护,有效提供高了动作的可靠,实时数据采集、计算、比较、判断等较为方便简单等优点。
  • Ir:制动电流
  • Id:差动电流
  • Ig:拐点电流
  • Iset:整定的差动电流
  • 开关量监视
  • 支持16路外部无源接点信号输入,
  • 开关量名称可由用户定义。
  • 异常告警
  • 在线监视系统的运行状况,
  • 发现异常自动发出告警信号。
  • 装置自检
  • 具有完善的自检能力,
  • 发现装置工作异常将自动发出自检信号。
  • 事件记录
  • SOE事件记录,
  • 可记录最新发生的100条事件。
  • 人机接口
  • 采用带高亮度蓝色背光的液晶,
  • 菜单化设计,全中文显示。
  • 故障录波
  • 自动将发生该事件前后的电流、
  • 电压、开关状态等信息完整真实地记录下来。
  • 通讯支持
  • 采用DeviceNet(CAN)现场总线和RS485总线
  • 双总线方式,支持MODBUS通讯规约!
  • 高精度测量
  • 0.2级高精度测量,完全满足供电部门计量要求
  • 无需选用多功能电力仪表!
  • 高性能32位DSP芯片
  • TI德州仪器 C2000™ 高性能处理器
  • 更加突显RGP601微机保护装置性能。

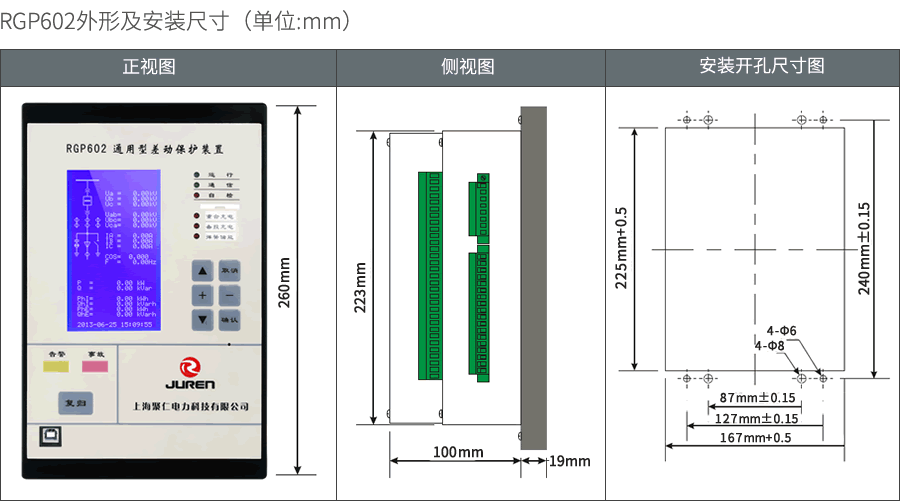

  • 100mm超薄机身设计

  • 使得RGP602差动保护装置,适用于任何开关柜——环网柜、中置柜等。
  • 支持RS485、CAN通讯接口

    与SCADA系统互动,实现无人值守

  • RGP602差动保护装置采用DeviceNet(CAN)现场总线和RS485总线双总线方式。
  • 支持标准MODBUS通信规约,将所有运行信息实时发送到上一级SCADA系统。包括遥测、遥信、
  • 保护定值、系统参数等。并能接收上一级SCADA系统下发的同步校时、遥控、遥调和保护定值整定、
  • 保护投退、系统参数修改等命令,实现变电站无人值班方案。
  • 了解SCADA系统>>>

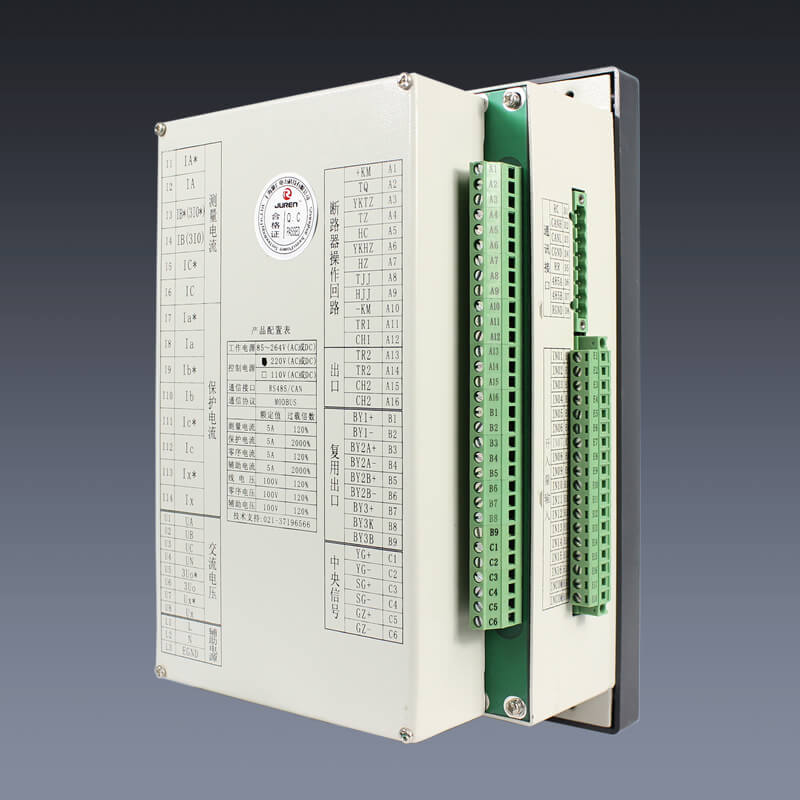

  • 16路开入量输入端子

    实现更多功能

  • RGP602支持16路外部无源接点信号输入,开关量名称可由用户定义,并能设置事件类型,将接点变
  • 位信息保存 在事件记录中,同时可启动跳闸或告警,实现标准保护库中未提供的特殊保护,最大限
  • 度满足您的要求。如用于瓦斯、温度等重要非电量保护或联锁跳闸。
  • 为消除开关接点抖动和电磁干扰等引起误变位,RGP501同时采用硬件电路滤波和软件时间窗技术,保证
  • 遥信正确率达100%。

  • 全封闭金属机身,再多一层防护
  • 差动保护装置表面,采用工业级专用防护油漆喷塑
  • 不仅仅是防锈、防尘,且具有极强抗扰静电、抗电磁干扰和抗机械振动性能。使RGP602通用型差动保护装置,
  • 能够在各种严酷环境中,稳定可靠的运行。

  • 独立ROM存储
  • 详尽记录功能 掉电不丢失
  • 采用独立ROM存储空间,来配合SOE事件记录功能,将有更多的数据被储存,使记录更加详细。
  • 在您查阅记录时,给您呈现更详尽的图形及数据信息,便于分析故障原因和诊断设备缺陷,并且记录掉电不丢失

  • 浮点运算,体验”飞”一般感觉
  • 搭配TI德州仪器 C2000™ 高性能 F280x/1x™ DSP芯片
  • 高性能TMS320.F2812整合了DSP及微控制器的最佳特性。采用128脚封装.32位定点DSP控制器,其频率高达150MHz。
  • 采用哈佛总线结构,具有统一的存储模式,包括4M可寻址程序空间和4M可寻址数据空间。
  • 同时片内具有128×16位的FLASH存储器和18K×16位的SRAM,以及4K×16位的引导ROM。
  • 最大支持外扩512K×16位的SRAM和512K×16位的FLASH。
  • 具有两个事件管理器(EVA、EVB)以及外设中断模块(PIE),最大支持96个外部中断。
  • 主要使用在嵌入式控制应用,如数字电机控制(digital motor control,DMC)、资料撷取及I/O控制
  • (data acquisition and control,DAQ)等领域。
  • TMS320F2812的外部存储器接口被映射到5个独立的存储空间。大大提高了控制系统的控制精度和芯片处理能力。
  • TMS320F2812芯片基于C/C++高效32位TMS320C28x DSP内核,并提供浮点数学函数库,从而可以在定点处理器上方便地实现浮点运算。

保护功能

序号 保护功能
1 两圈式变压器差动保护
2 三圈式变压器差动保护
3 电动机差动保护
4 发电机差动保护

保护功能设置整定表

序号 名称 范围 说明
1 差流速断 —/TRE/ALM/TRP —:不启用该保护

TRE:保护出口不跳闸,发故障信号

ALM:保护出口不跳闸,发预警信号

TRP:保护出口驱动保护跳闸继电器发故障信号

2 比率差动 —/TRE/ALM/TRP
3 非电量1 —/TRE/ALM/TRP
4 非电量2 —/TRE/ALM/TRP
5 非电量3 —/TRE/ALM/TRP
6 非电量4 —/TRE/ALM/TRP
7 非电量5 —/TRE/ALM/TRP
8 非电量6 —/TRE/ALM/TRP
9 非电量7 —/TRE/ALM/TRP
10 非电量8 —/TRE/ALM/TRP

保护定值整定表

序号 名称 范围 步长
1 差流速断
电流定值 0.1~100A 0.01A
2 比率差动
电流定值 0.1~100A 0.01A
拐点电流 0.1~100A 0.01A
比率系数 0.2~1.00 0.01
谐波系数 0.2~1.00 0.01
断线闭锁 ON/OFF
谐波制动 ON/OFF

环境条件 正常温度 -10℃~55℃
极限温度 -30℃~70℃
存储温度 -40℃~85℃
相对湿度 ≤95%,不凝露
大气压力 80~110kPa
工作电源 电压范围 85~264V(交流或直流)
正常功耗 <5W
最大功耗 <20W
电源跌落 200ms
上电冲击 4A
隔离耐压 3kV
控制电源 额定电压 220V(交流或直流)(额定电压为110V的必须在定货时注明)
过载能力 70%~120%额定电压,连续工作
隔离耐压 4kV
交流电流回路 额定电流 5A(额定电流为1A的必须在定货时注明)
功率消耗 <0.5VA/每相
过载能力 2倍额定电流,连续工作,10倍40倍为10s、1s
隔离耐压 4kV
交流电压回路 额定电压 100V(线电压)或100/√3(相电压)
功率消耗 <0.5VA/每相
过载能力 2倍额定电压,连续工作
隔离耐压 4kV
开关量输入回路 额定电压 24VDC(由装置内部电源提供)
功率消耗 每回5mA(IN01~IN16)
过载能力 <1ms
隔离耐压 4kV
继电器输出回路 分断电压 250VAC、220VDC
分断功率 1250VA交流或120W直流(电阻性负载),500VA交流或75W直流(电感性负载)
工作电流 5A,连续工作
隔离耐压 4kV
动作时间 <5ms
触点材料 银上镶金
电气寿命 2,000,000次
机械寿命 20,000,000次
测量精度 电流、电压 0.2级
功率、电度 0.5级
频率 <0.02Hz
