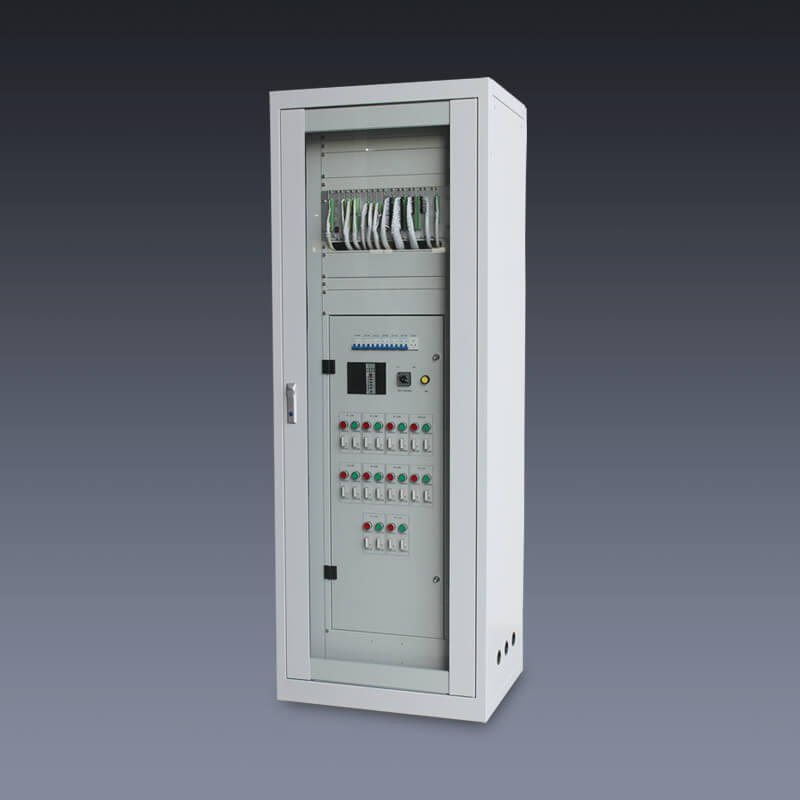

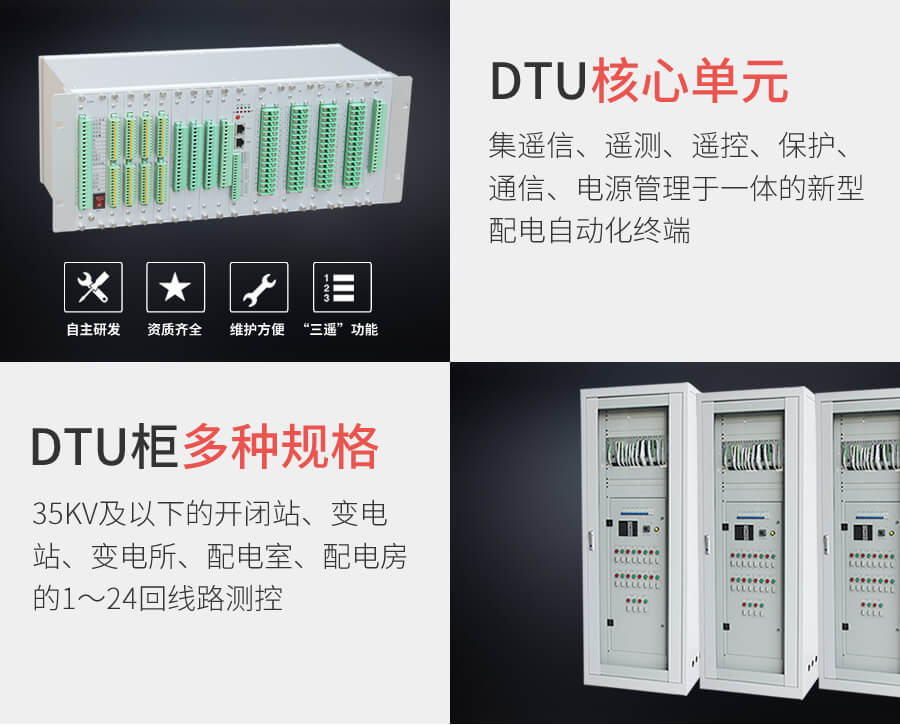

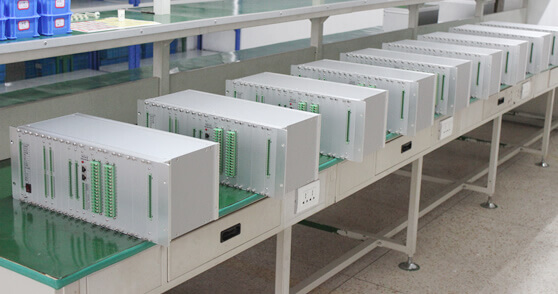

  • 配网自动化终端DTU
  • 配电自动化远方终端是聚仁电力研发出的全新一代配电终端。具有灵活组态配置功能、WEB 发布功能、独立保护插件功能。是集成DTU、线路保护
  • 及通信设备管理于一体的新型配电网自动化终端。DTU配电终端的功能模块能实时监测10~35KV线路电压、线路电流、零序电流、设备状态等运行及故障信息,
  • 并能完成遥信、遥测、遥控功能,实现配网自动化的实时监控。配电终端DTU的保护功能可以实现线路故障就地检测、切除功能。配网自动化终端DTU还采用
  • 集散式设计模式,具有强大的软、硬件组态配置功能,既满足了 DTU 实时性要求,也实现了数据存储记录功能,同时又可实现
  • 线路微机保护独立配置功能,成功解决了测控、保护、通讯兼容共存问题。
    • 三遥功能

      具有遥测(YC)、遥信(YX)、遥控(YK)功能。能够测量两路三相电压、两路三相电流、电池电压、电容电压、两路零序电流,提供最多96路遥信输入和最多16路遥控输入。

    • DTU配电终端通讯功能

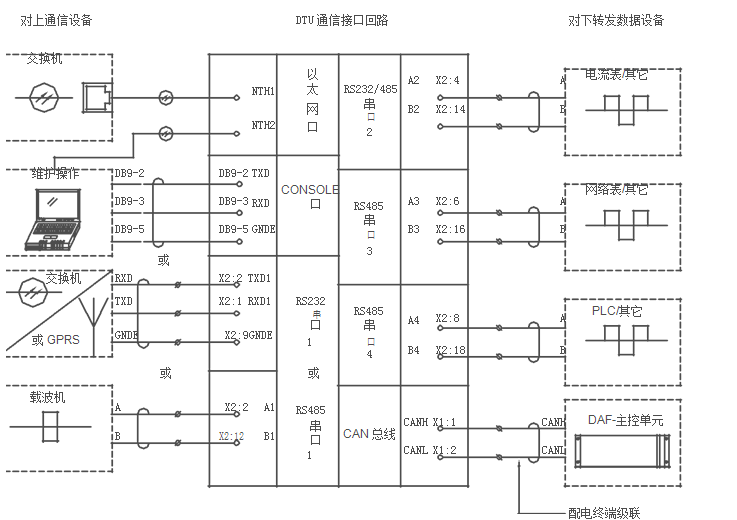

      装置集成有两个RS232口、两个RS485以及两个以太网接口,通讯规约多样化能与各种配电自动化系统兼容。与主站(子站)通信,实现数据转发、信息上传、接受并执行主站(主站)下发的控制命令,配合完成开关操作等功能。

    • 配电终端电源管理功能

      具有掉电保护,电源重新恢复后,能自启动。配备蓄电池后备电源,主电源失电后,装置正常工作不低于12小时,并支持自动、手动、远方电池活化操作和电源充放电管理及维护功能。

    • 统计及数据存储功能

      DTU配电自动化终端支持SOE数据存储和控制操作记录存储,当失电或通信中断后数据长期保存,支持历史数据补充上传。

    DTU配电终端的主控单元组成

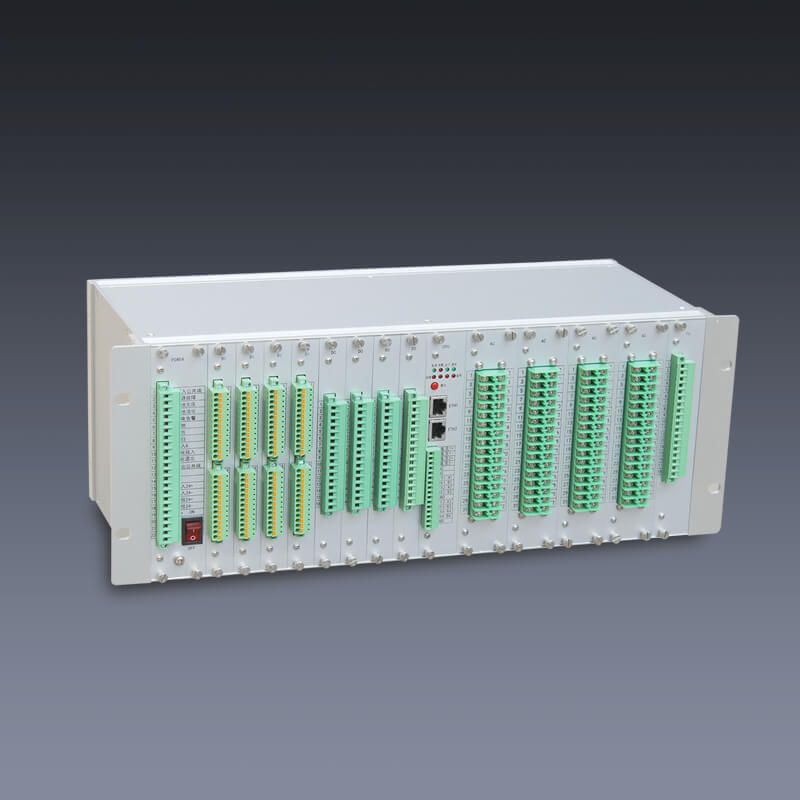

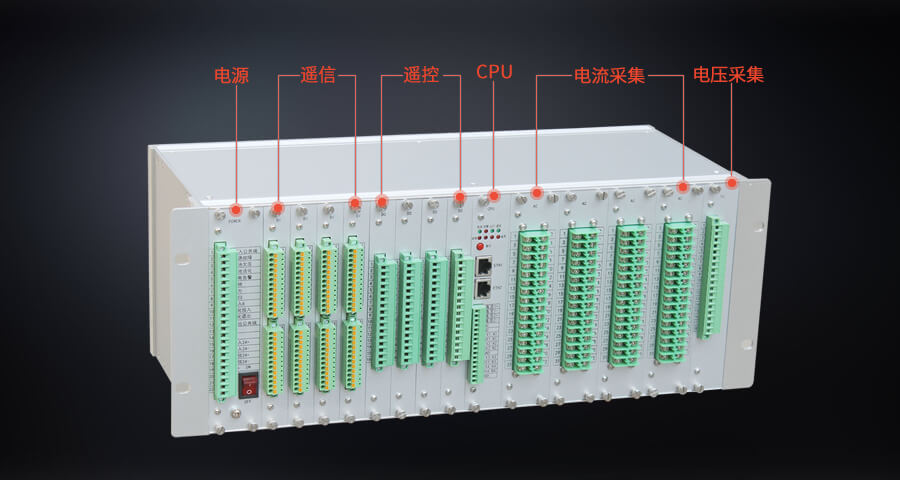

    主控单元主要由遥测板(YC)、MCU 板、遥信板(YX)、遥控板(YK)、电源板(PWR)组成。

    • 配电终端DTU主控板(MCU)
    • 数据处理单元采用高速数字信号处理器 DSP 为主处理器,负责 10kV 线路电压电流交流采样、计算和故障判定,每块数据处理单元可处理 60 个交流模拟量输入,4 个直流模拟量输入。
    • 负责配电终端与主站系统的通信,完成遥信、遥测、遥控及遥调的转发功能。提供 2 个 RS232 口、2 个 RS485 口、2 个 100/10 BASE-T 以太网口、1 个 GPS 接口、1 个 CAN 接口,可通过外挂 Modem 或以太网与主站通信,可以与控制中心或分站通信,上传配电终端采集的信息,接受遥控命令。
    • 配电终端DTU遥测板(YC,交流直流采样)

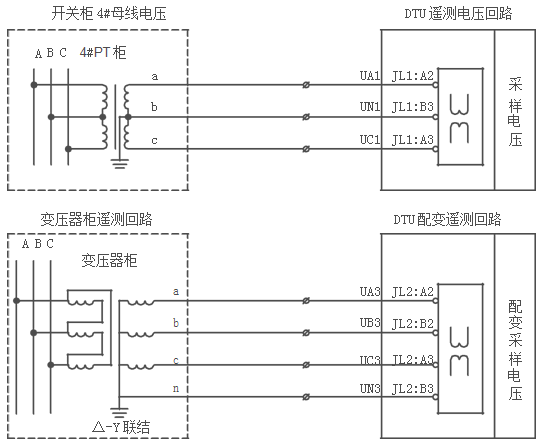

    • 每块模拟量遥测板可采集15个交流模拟量,其中1个直流电压采集。交流模拟量经电压/电流互感器隔离后转换为电压信号,经滤波、AD采样后,送MCU处理。通过调试软件对三遥采样信息进行灵活组态配置,实现对高压侧环网柜或低压侧配变的数据计算处理与监测功能。

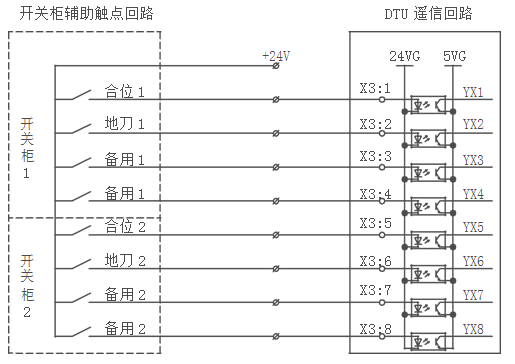

    • DTU配电终端遥信板(YX,开入)
    • 每块YX板有32个开入量经过光电隔离及过压保护措施,再经数据缓冲器输入给CPLD,消除了开关量状态误报、避免雷击损坏装置,提高了装置的可靠性。

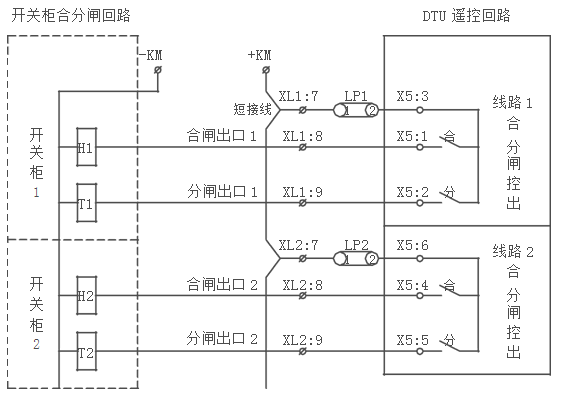

    • 配网自动化终端DTU遥控板(YK,开出)
    • 每块YK板有8个开出量经光电隔离输出,提高了输出控制的可靠性和抗干扰性。每路数字量输出均由输出使能和相应的数字输出控制位控制,只有当输出使能和数字输出控制位同时有效时,数字量输出才有效,多级校验,提高了操作的正确性,输出接点容量为:DC24V\16A 或者 AC250\16A。
    • DTU配电自动化远方终端电源板(PWR)
    • 配电终端的工作电源取自10KV线路,经过电源变压器降压变换后给装置提供工作电源(AC220V/110V)。内部通过电源模块及 DC/DC 直流转换器产生+5 V、±12 V、+24 V 电压、以及操作电源(+48V或+24V)电压。配电终端也可选用DC220V/110V 直流电源为装置提供工作电源。配电终端可根据需要选配电池和通信电源,以保证线路掉电时装置能正常工作和通信回路的正常通信。
