  • 什么是频率电压紧急控制装置
  • 频率电压紧急控制装置(电压频率解列装置)用于电网的频率电压紧急控制,其主要功能有低频低压减载或低频低压解列。

    用于检测光伏电站中电压、频率不正常时,按照负荷的重要程度,通过频率电压保护装置依次切除来保证重要负荷正常运行。

    电压频率解列装置具有独特的短路故障判断自适应功能,低电压减载的整定时间不需要与保护动作时间相配合,保证系统低电压时快速动作,短路故障时可靠不动作。

    还可作为一个终端执行装置,执行远方跳闸命令或区域稳定控制系统送来的切负荷、切机命令。

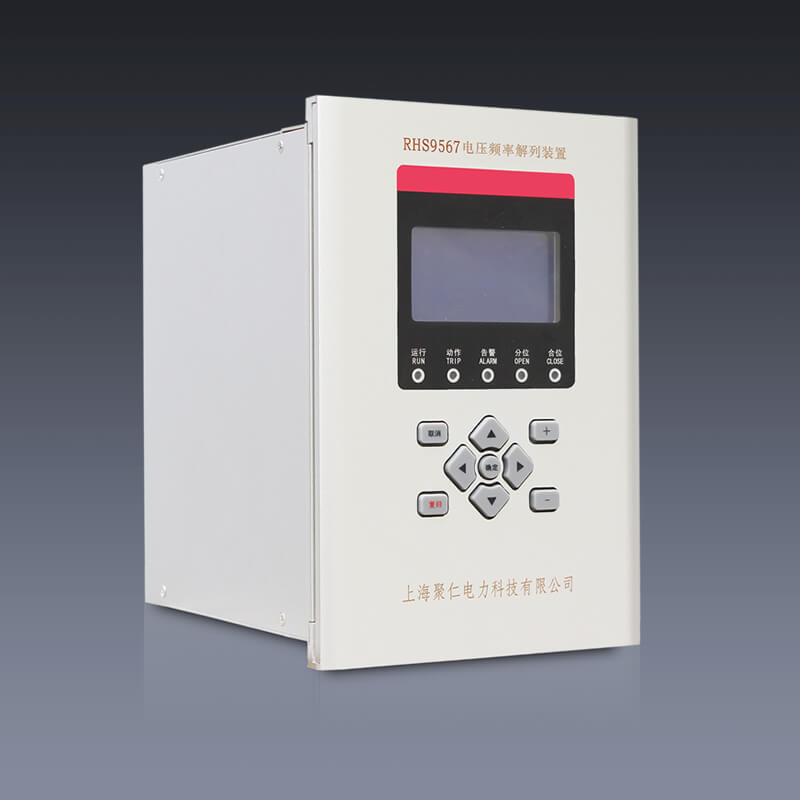

频率电压紧急控制装置的主要特点

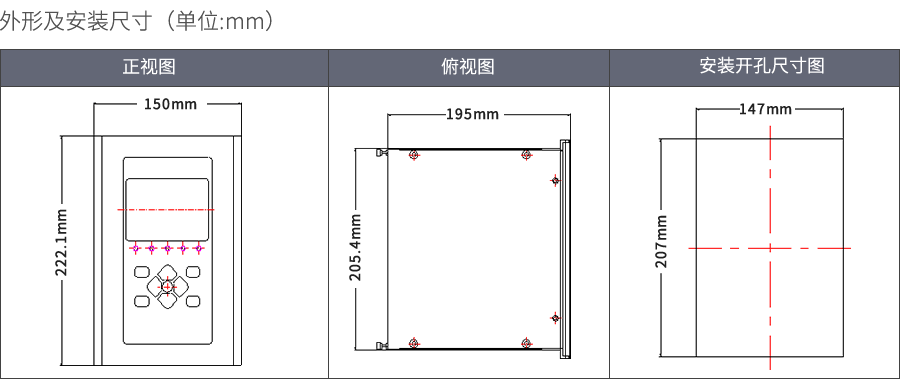

  • 采用全密封式结构,具有良好的抗震、防尘性能、外形美观、安装方便。全汉化液晶显示,人机界面清晰易懂,操作整定极为方便。
  • 设有4个独立的基本轮、2个独立的特殊轮,一般配置可以切除线路22回,能满足一个厂站的切负荷要求。
  • 预留通信接口或远方跳闸接点输入,可执行远方跳闸命令或减载命令,同时可向远方发送减载或解列命令。
  • 光伏频率电压控制装置可同时测量两段母线或两条联络线的电压、电流、功率、频率功率方向等作为判别的依据。
  • 在电力系统由于无功不足引起电压下降时,装置自动根据电压降低值切除 部分电力用户负荷,确保系统内无功的平衡,使电网的电压恢复正常。
  • 当电力系统电压下降太快时,可根据du/dt加速切负荷,尽早制止系统电压的下降,避免发生电压崩溃事故,并使电压恢复到允许的运行范围内。
  • 频率电压控制装置具有低频低压减载和低频低压解列功能。

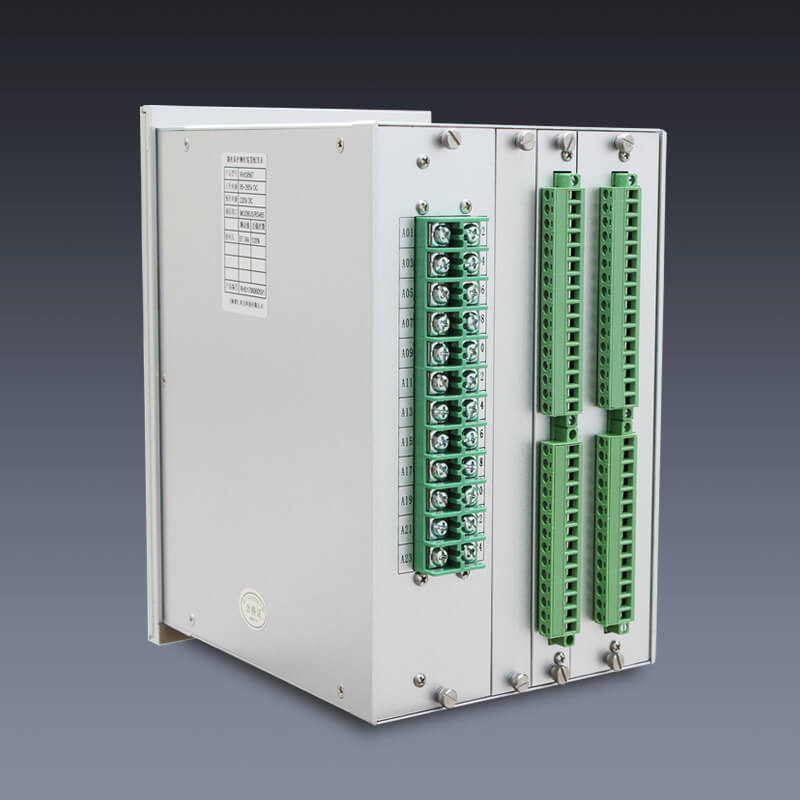

  • ①采用标准机箱,整面板、背插式结构,嵌入式、后接线安装方式,强弱电隔离,大大加强了其产品的电气性能。
  • ②采用插件结构,主要包括CPU插件、AC交流采样插件、DIDO插件和人机对话HMI插件。
  • ③其中CPU插件为频率电压控制装置的核心,采用高度集成的CPU,其中包括了RAM、Flash Memory和AD等芯片的功能。
  • ④AC插件包括电源和模拟量采集。
  • ⑤TRIP插件包括出口、开入。
  • CPU插件
  • 由微处理器CPU、RAM、ROM、Flash Memory等构成。包括高性能的32位微处理器CPU,大容量的ROM、RAM及Flash Memory,使得该CPU模件具有极强的数据处理及记录能力,可以实现各种复杂的故障处理方案和记录大量的故障数据,可记录的事件数不少于500次。保护定值等运行配置信息也存入该存储器中,这些信息在装置掉电后均不会丢失。 本插件内含通信速度极高、具备通用性接口的RS485总线芯片,为本装置接入综合自动化系统的主要通信接口。插件内还设置了硬件时钟回路,采用的时钟芯片精度高,并配有电池以掉电保持。另外,CPU插件采用了多层印制板及表面封装工艺,外观小巧,结构紧凑,大大提高了装置的可靠性及抗电磁干扰能力
  • AC交流采样插件
  • 直流逆变电源:DC220V电压输入经抗干扰滤波回路后,利用逆变原理输出本装置需要直流电压,且采用浮地方式,同外壳不相连。
  • 模拟量采集:外部电流经隔离互感器隔离变换后,由低通滤波器输入至模数变换器,CPU经采样数字处理后,构成各种数字式保护继电器,并实时计算各种测量值。UA、UB、UC 、U0 端子为保护模拟量输入。
  • DIDO插件
  • 外部开入回路:设置有16路外部开入回路,均采用DC220V直接开入方式,装置软件采取了防抖措施,避免了误发信。
  • 出口继电器:逻辑继电器由CPU插件直接驱动,这类继电器包括:跳闸继电器、合闸继电器、信号继电器等。
  • 人机对话HMI插件
  • 人机对话HMI插件主要功能是显示保护CPU输出的信息,本插件上的显示窗口采用四行,每行八个汉字的液晶显示器,人机界面清晰易懂,配置IRS95系列通用的键盘操作方式,使得人机对话操作方便、简单。本插件上还配置了灯光指示信息,使本装置的运行信息更为直观。
  • 频率电压控制装置的保护功能
  • 低频第1轮、低频第2轮、低频第3轮、低频第4轮、低频加速第1轮、低频加速第2轮、低频特殊第2轮、低压第1轮、低压第2轮、低压第3轮、低压第4轮、低压加速第1轮、低压加速第2轮、低压特殊第2轮、#1TV自检、#2TV自检、I母PT断线、I母PT失压、II母PT断线、II母PT失压。
  • 遥测/遥信/出口/通讯
  • 电压、频率、16路遥信量、16路出口、RS485(选配以太网)。
  • 事件记录
  • 保护事件、告警事件、遥信变位事件、操作记录事件、事故变位次数统计。
