防越级跳闸系统适用于煤矿等采用多段较短电缆组成的纵向式供电网络系统，此种供电网络当下级支路发生短路故障时，末端和始端的短路电流相差很小，为避免误动作的发生经常采用在各级设定时限级差来组成纵向的选择性速断保护模式，但是设定的时限级差保护要受到上级供电部门和煤矿安全规程的约束，不能构成有效的纵向选择性短路保护系统，尤其是煤矿井下存在多级采区变电站级联的情况下，更不能通过增加时间级差来实现，因此难以避免会出现越级跳闸，导致大面积停电，严重影响安全生产。为解决此问题可安装防越级跳闸保护测控装置，直接取代原有保护装置，形成防越级跳闸系统，减小停电范围，提高生效效率及产能。

●采用全汉化4.3寸800*480分辨率IPS彩色液晶显示，人机界面清晰易懂，操作整定方便；
●采用32位ARM Cortex-M4内核，使得装置性能稳定、运算速快、精度高；
●完整的异常记录、事件记录、操作记录，所有信息掉电保持；
●完善的自诊断和监视功能，对故障可具体定位，方便调试；
●软硬件看门狗，保证装置可靠运行；
●在线运行状态监视功能；
●配备4路高速以太网通信接口(标配2路，可扩1路光口,1路以太网)；
●标配1路RS485通信接口。

额定技术数据
额定装置电源	DC220V 、DC110V 、AC220V或AC127V（订货注明）
交流电流	5A/1A（订货注明）
相电压	57.7V 或100V，支持Y和VV接线（订货注明）
线路抽取电压	100V或57.7V
频率	50Hz或60Hz（订货注明）
跳合闸电流	0.2A～6A（自适应方式）
功率消耗
直流工作电源	正常工作时，不大于10W；保护动作时，不大于15W
交流电流回路	< 1VA/相（IN =5A）；< 0.5VA/相 （IN =1A）
交流电压回路	< 0.5VA/相
精确工作范围
电流	0.04In～20In
电压	0.5V～120V
频率	0.9Fn～1.1Fn
df/dt	0.3Hz/s～10Hz/s
时间	0～100s
保护部分精度
定值精度	≤±3%
时间精度	＜±1%（整定时间+35ms）
整组动作时间	≤35ms
频率精度	≤0.01Hz
滑差精度	≤±5%
测控部分精度
交流量精度	≤±0.2%
有功无功	≤±0.5%
整组动作时间	≤35ms
脉冲输入量	允许脉冲宽度≥6ms
频率分辨率	≤0.01Hz
开关量输入
输入类型	无源
工作电压	AC、DC220V或DC110V
通信接口及对时类型
通信类型	双路GOOSE以太网、1路光口、1路以太网、RS485
通信协议	IEC870-5-103、Modbus-RTU、IEC61850（订货说明）
对时类型	网络对时、IRIG_B（DC）即B码对时（订货说明）

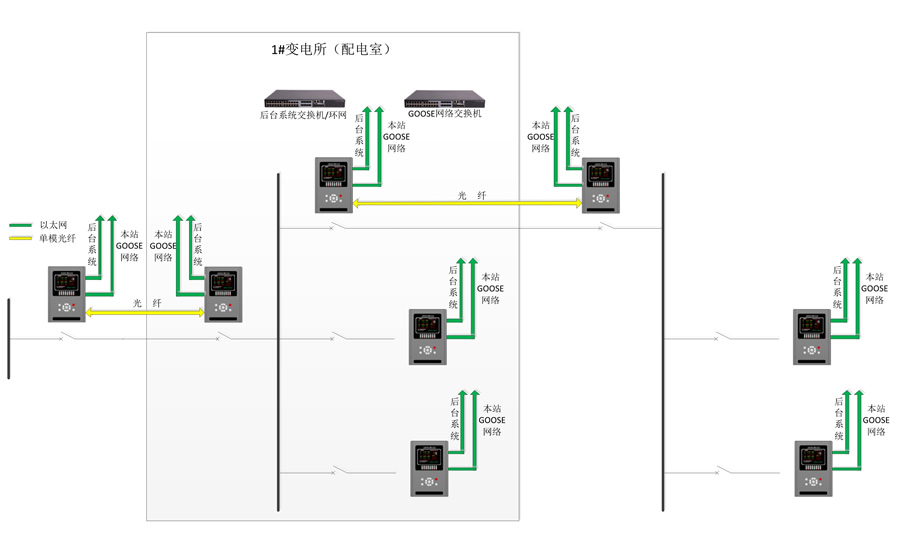

防越级跳闸系统由各保护测控装置组成，主要保护测控装置为线路保护测控装置，站用变保护测控装置、电动机保护测控装置、电容器保护测控装置等。其直接可取代微机保护装置，通过自组网实现防越级跳闸功能。根据供电系统的拓扑，在可能出现越级跳闸的线路及变电所（配电室）各出线安装防越级跳闸保护测控装置，采用GOOSE局域网和高速光纤网络实现防越级跳闸功能。具体为：
●联络线配置的防越级跳闸保护测控装置带有光纤差动保护功能，采用光纤差动作为线路主保护，动作区固定，不需要时间级差的配合，在任何地点故障均无越级跳闸。
●同一变电所（配电室）配置的防越级跳闸保护测控装置通过以太网组成的 GOOSE 局域网，实现本变电所（配电室）的出线和进线间的防越级跳闸功能。
●由于以上速动保护完全覆盖了整个配电系统且均有明确的动作区，配电系统任一处故障时保护均能按较小停电原则立即动作，即使开关失灵，只开放上一级后备保护，由上一级后备保护动作切除故障，不会造成越级跳闸，因此完全解决了越级跳闸问题。
●同时防越级跳闸保护测控装置具备额外的通讯接口（以太网、RS485），可将数据信息上送到系统平台，满足数字矿山的智能化需求。
