  • JZY-15、JZJ-15静态中间继电器
  • 文章类别:JZ-10型静态中间继电器
  • 文章概述
  • 型号:JZY-15,JZJ-15;
    触点形式:2常开2常闭;
    额定电压:24V,48V,110V,220V  AC/DC
    安装方式:凸出式固定安装;
    可选用RZ-D系列导轨安装壳体。

  • 询价留言

    • JZY-15,JZJ-15概述
      JZY-15,JZJ-15静态中间继电器作为辅助继电器,用于各种保护线路中,以增加主保护继电器的触点数量或接点容量。JZY-15,JZJ-15为集成电路静态型继电器具有高精度、功耗小、动作时间短、返回系数高、整定直观方便,克服了老电磁型导线细、匝数多、容易断线及运输后动作值易变差等缺点。可替换老式电磁式DZ-15、DZ-16、DZ-17中间继电器。
      特点说明
      ●JZY表示直流电压操作,JZJ表示交流电压操作。
      ●本系列静态中间继电器采用可靠集成电路,触点选用多个电压较低高性能密封继电器。
      ●防潮、防尘、不断线,可靠性高,动作和返回时间快。
      ●继电器动作后有灯光指示,有电源指示。
      ●触点容量大,触点接触电阻小。
      ●绝缘耐压高。
      JZY-15,JZJ-15接线图

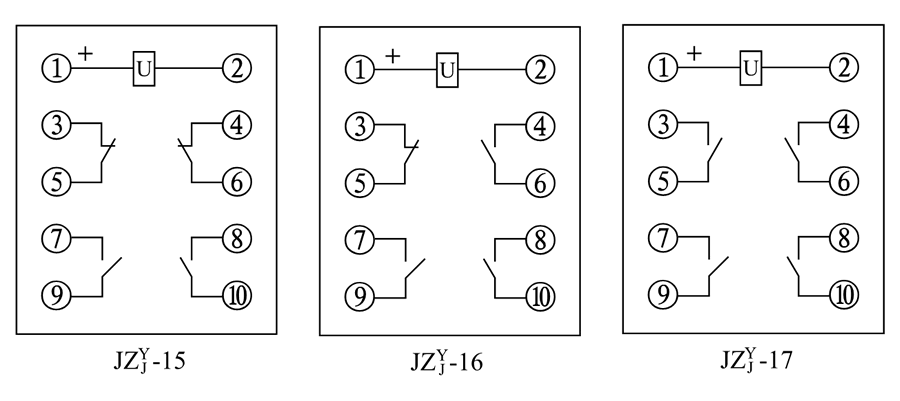

      JZY-15,JZJ-15内部接线图
      JZY-15,JZJ-15技术参数
      ●额定电压:24V,48V,110V,220V(AC/DC)
      ●直流动作:动作值电压直流应不大于额定电压 70%。
      ●交流动作:动作值应不大于额定电压 75%。
      ●返回值:返回电压应不小于10%额定电压。
      ●动作时间和返回时间大不于10ms。
      ●功耗:在额定电压下不大于5W/5VA。
      ●绝缘电阻:用1000V摇表测量各引出端子对外壳锁紧螺钉之间绝缘电阻不小于100MΩ。
      ●绝缘耐压:各引出端子,对外壳锁紧螺钉能承受工频2000V,同组触点之间能承受工频1000V,历时一分钟,无击穿 ●触点容量:在电压不超过250V,电流不超过1A,时间常数为5ms±0.75ms直流有感负荷电路中,断开容量为50W;在电压不超过250V,电流不超过5A,功率因数为cosφ=0.4±0.1的交流电路中,断开容量为500VA。
      ●功率消耗:在额定电压不大于6W/6VA。
      ●触点长期允许接通电流:5A。
      ●电寿命:5×104次。
      ●机械寿命:2.5×104

      JZY-15,JZJ-15板前接线
      JZY-15,JZJ-15板前接线外形尺寸和安装尺寸图
      JZY-15,JZJ-15板后接线
      JZY-15,JZJ-15板后接线外形尺寸和安装尺寸图
      JZY-15,JZJ-15端子图
      JZY-15,JZJ-15端子图
