SS-21B时间继电器

文章概述

产品型号：SSJ-32B 静态时间继电器
工作电压：DC220V、DC110V、DC48V
延时时间：0.01-99S
触点形式：一付瞬动转换、一付延时转换

概述

SS-21B时间继电器适用于各种继电保护及自动化控制线路中，使控制元件得到所需要的高精度延时。SS-21B采用静态集成电路，具有精度高、动作准确、可靠性高等特点，并采用导轨安装和端子排接线，可方便地卡装在导轨槽板上，具有安装方便、接线简单等优点。

整定范围表

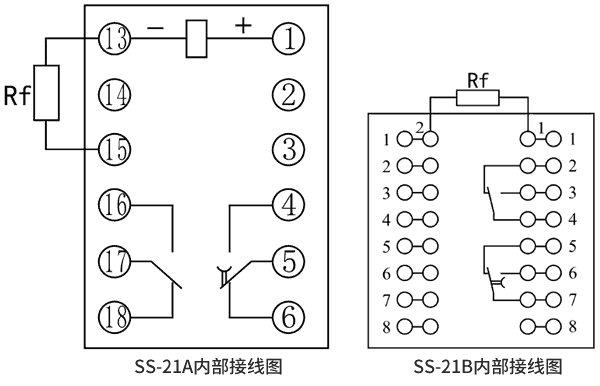

接线图

SS-21B技术参数

额定参数
额定电压	直流48V、110V、220V
返回电压	小于5%额定值
返回时间	不大于10ms
返回电压	不小于5%额定值
整定误差	不大于±1%较大整定值+0.05S
延时一致性	不大于0.2%较大整定值+0.05S
绝缘性能
绝缘电阻	继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
绝缘耐压	继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
环境条件
环境温度	-15℃～55℃
工作电压	不大于120%额定电压
工作位置	任意
周围磁场强度	小于0.5mT
环境相对湿度	不大于90%
大气压力	80～110KPa
温度	-25℃～+70℃
海拔高度	不大于2500 米
