  • DZ-700/0004中间继电器
  • 文章类别:DZ-700型中间继电器
  • 文章概述
  • 产品型号:DZ-700/0004电磁式中间继电器。
    额定电压:AC/DC12V,24V,48V,110V,220V。
    触点形式:4过渡转换。 壳体形式:继电器采用JK-4壳体。
  • 询价留言

    • DZ-700/0004用途
      DZ-700/0004电磁式中间继电器(以下简称继电器)作为一种辅助继电器用于直流操作的各种保护和自动控制装置中,以增加触点的数量及容量。
      DZ-700/0004结构与工作原理
      继电器采用JK-4壳体。继电器是在DM1电码继电器的基础上,增加底座和外壳而成。当在继电器线圈上加电压,且等于或大于动作电压时,衔铁就被电磁吸力吸靠在铁心上,而接触片在衔铁顶板的推动下,触点接通、断开或转换被控制电路,当继电器线圈被断电或电压降低到小于返回电压时,衔铁在接触片的作用下返回到原来位置。
      DZ-700/0004主要技术要求

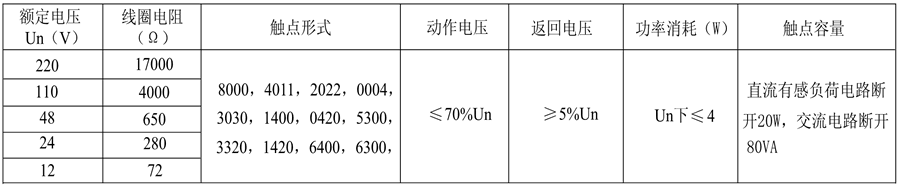

      1、继电器的额定电压及线圈电阻值见下表。
      DZ-700/0004电阻值
      注:触点形式由4位数字组成,左起第一位表示动合触点数量;第二位表示动断触点数量;第三位表示转换触点数量;第四位表示过渡转换触点数量。
      2、继电器动作电压不大于额定电压的70%。
      3、继电器返回电压不小于额定电压的5%。
      4、继电器的动作时间不大于60ms。
      5、功率消耗:在额定电压下不大于4W。
      6、热性能:当环境温度为40℃时,继电器线圈长期耐受110%额定电压值,温升不超过65℃。
      7、介质强度:继电器各导电电路连在一起与外露的非带电金属部分及外壳之间、线圈电路与触点电路之间,应能承受1kV(有效值)、50Hz的交流试验电压,历时1min,而无绝缘击穿或闪络现象。
      8、触点断开容量:在直流有感(τ=5ms)回路,U≤250V,I≤2A,为20W;在交流(cosφ=0.4)回路,U≤250V,I≤2A,为80VA。

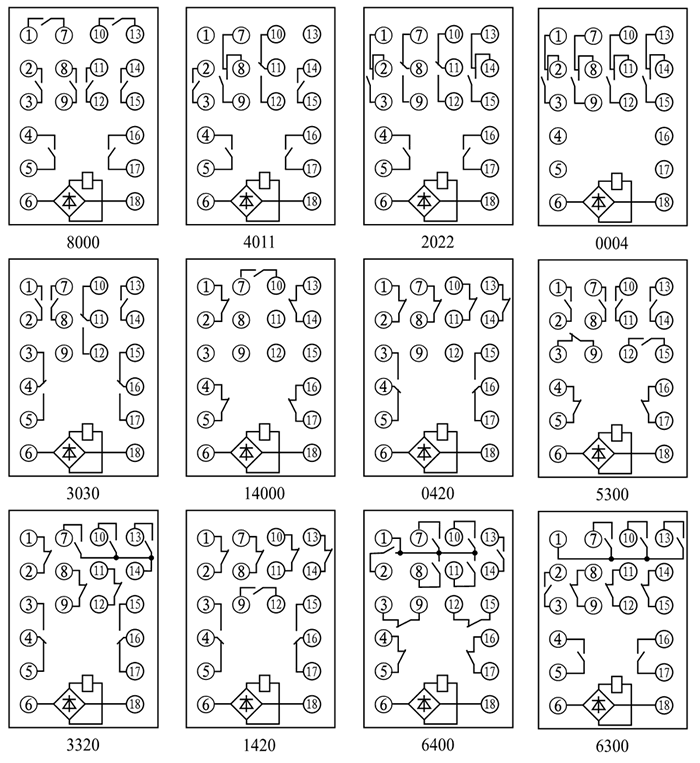

      DZ-700/0004内部接线图

      DZ-700/0004接线图

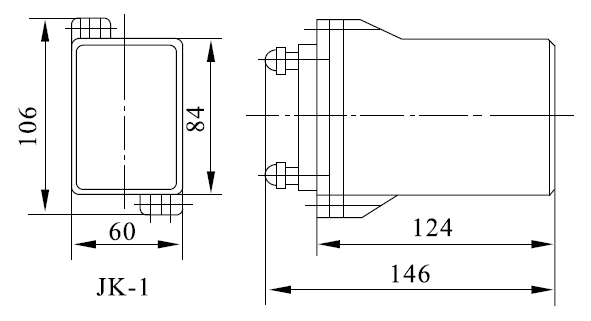

      DZ-700/0004外形尺寸图
      DZ-700/0004外形尺寸图

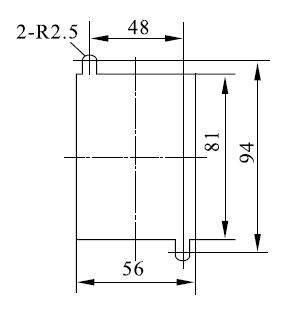

      DZ-700/0004安装开孔尺寸图
      DZ-700/0004安装开孔尺寸图

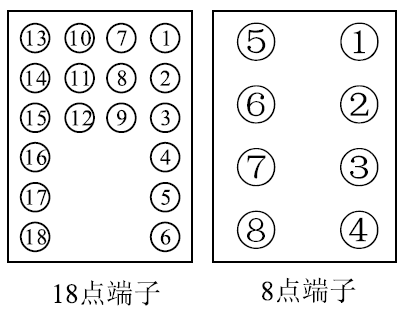

      DZ-700/0004端子图
      DZ-700/0004端子图
