产品型号：JZ-7Y-17
触点形式：3常开1常闭
安装结构：凸出式固定结构
额定电压：24V、48V、110V、220V（直流）
| 额定参数 | |
| 直流额定电压 | 12V、24V、48V、110V、220V可选 |
| 交流额定电压 | 12V、24V、48V、110V、220V、380V可选 |
| 跳闸线圈动作值 | 不大于70%额定电压 |
| 功耗 | 不大于5W |
| 安装方式及接线 | |
| 安装结构 | 凸出式固定结构 |
| 接线方式 | 板前或板后接线 |
| 绝缘性能 | |
| 绝缘电阻 | 继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ |
| 绝缘耐压 | 继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象 |
| 环境条件 | |
| 环境温度 | -15℃～55℃ |
| 工作电压 | 不大于120%额定电压 |
| 工作位置 | 任意 |
| 周围磁场强度 | 小于0.5mT |
| 环境相对湿度 | 不大于90% |
| 大气压力 | 80～110KPa |
| 温度 | -25℃～+70℃ |
| 海拔高度 | 不大于2500 米 |

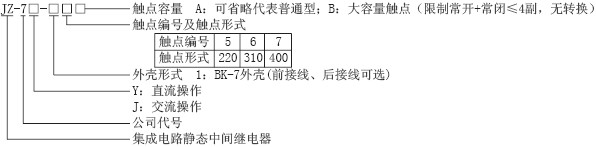

| 型号 | 触点形式 | 电压操作 |
| JZ-7J-15 | 2常开2常闭 | 交流操作 |
| JZ-7J-16 | 3常开1常闭 | 交流操作 |
| JZ-7J-17 | 4常开 | 交流操作 |
| JZ-7Y-15 | 2常开2闭 | 直流操作 |
| JZ-7Y-16 | 3常开1常闭 | 直流操作 |
| JZ-7Y-17 | 4常开 | 直流操作 |
