  • DZ-62/40中间继电器
  • 文章类别:DZ-60型中间继电器
  • 文章概述
  • DZ-62/40中间继电器其触点数量有4个闭合触点。额定电压为:交流12、24、48、60、110、220V。找DZ-62/40厂家、价格、接线图就选聚仁电力。
  • 询价留言

    • DZ-62/40概述
      DZ-62/40用于自动控制装置中,作为辅助继电器,用以扩大触点数量及提高触点容量。其中DZ-61型继电器用于直流电路,DZ-62型用于交流电路。
      DZ-62/40动作原理
      是根据电磁原理而产生的,属于快速动作继电器的一种,它具有一个交流或直流的吸引线圈。
      DZ-62/40结构特点
      体积小,为了产生较大的吸引力,导磁体采用优质电工钢制造,且将轭铁制成山形,在轭铁的中间铁芯上,对于直流继电器装有极靴,以增加吸力,对于交流继电器装有短路环,以消除触点的颤动。
      技术参数
      ●DZ-62/40继电器的额定电压及触点数量如下表所示:
      DZ-62/40额定电压及触点数量
      ●动作电压:交流继电器不大于85%额定电压,直流继电器不大于75%额定电压。
      ●动作时间:在额定电压下不大于0.03s。
      ●功率消耗:在额定电压下交流继电器为6.5VA,直流继电器为5W。
      ●热稳定性:继电器能长期耐受110%的额定电压。
      ●触点断开能力:在直流电路当电压不超过250V和电流不超过1A并具有电感时间常数T=5ms,触点的断开功率为50W,在交流电路里当电压不超过250V和电流不大于2.5A时,功率因数不小于0.8时,触点的断开功率为500VA。
      ●触点长期允许接通电流:5A。
      ●电寿命:103次。
      ●机械寿命:5×103次。

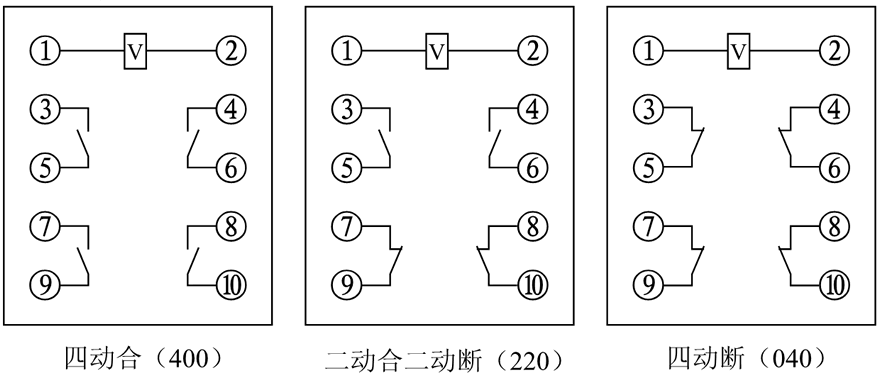

      DZ-62/40接线图
      DZ-62/40内部接线图

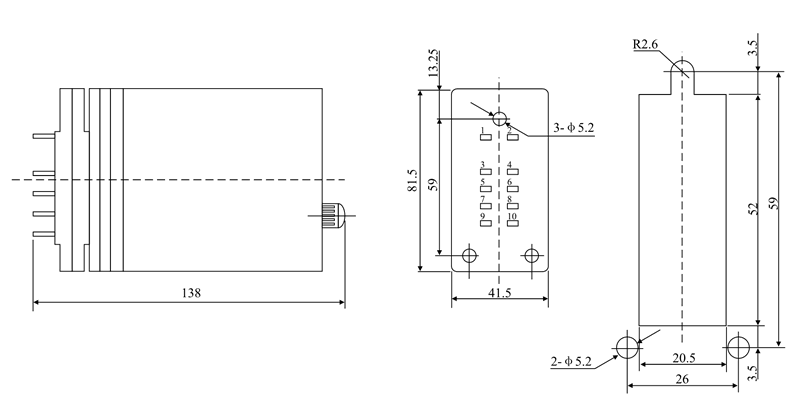

      DZ-62/40安装尺寸图
      DZ-62/40继电器安装尺寸及开孔尺寸图
