  • 小电流接地选线保护装置
  • 所属类别:微机保护装置
  • 产品型号

    RHS6025

    工作电压

    AC/DC:85~265V(可定制48V)

    输入零序电压

    0~150V

    输入零序电流

    20mA~5A

    选线范围

    3段母线共48路

    测量精度

    1%(零序电压),0.5%(零序电流)

    我要询价留言

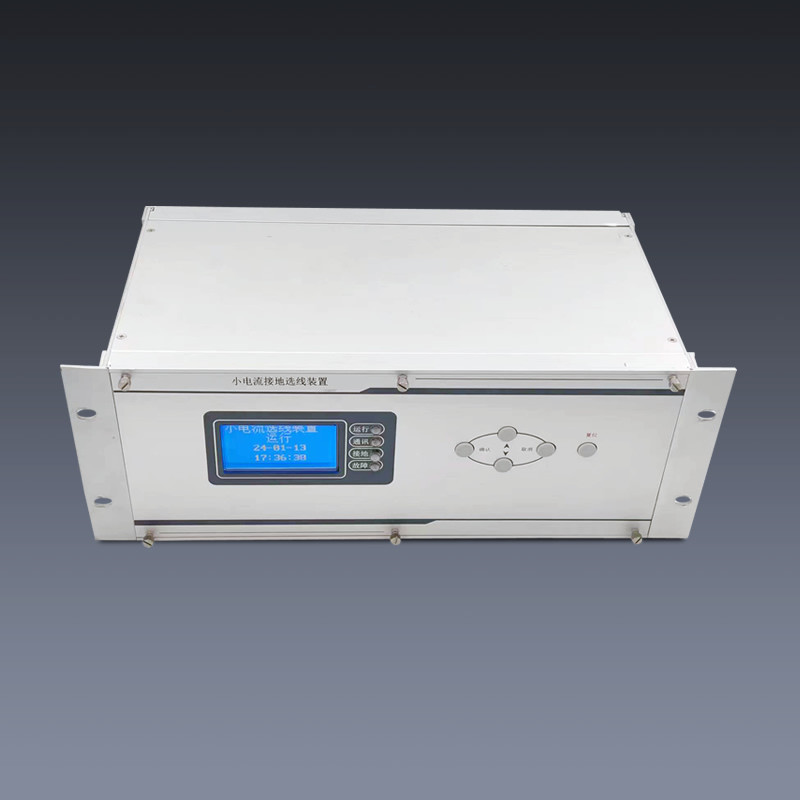

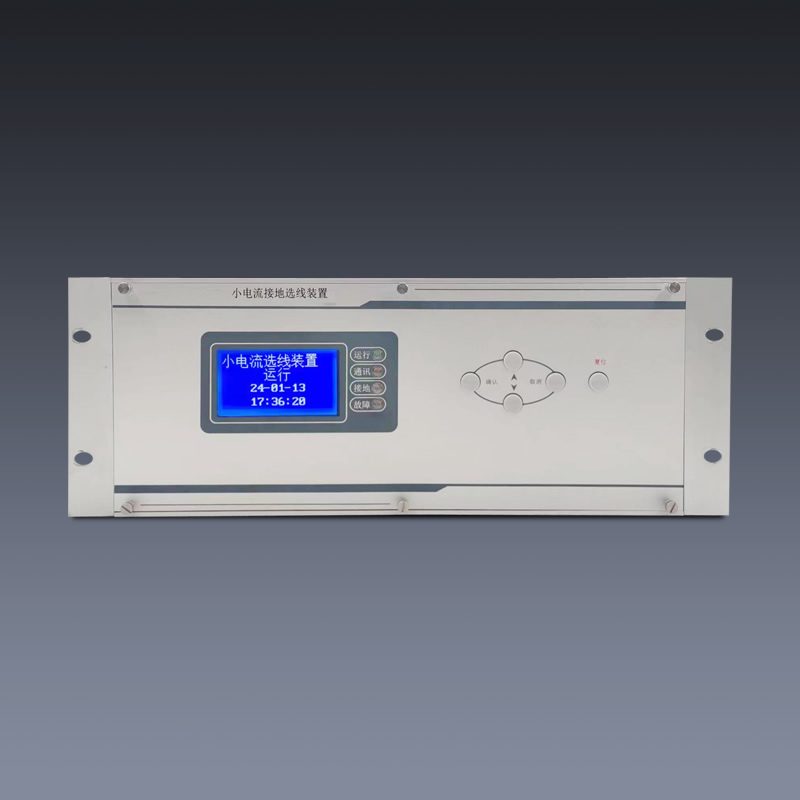

    • RHS6025小电流接地选线保护装置
      小电流选线装置是工业现场电路保护系统的组成部分,该装置能够在电路系统发生接地(弧光或金属性)现象时准确判断出故障出现的位置,并把信息进行远程传输,从而方便现场人员检修。
      RHS6025小电流接地选线保护装置主要特点

      模块化设计
      主控片采用16位高速度自带数据采集模块的单片机,各模块之间采用可冗余校验、多主发送的CAN通讯方式进行数据交换及共享。面板采用显示屏及简单的5键操作功能进行人机对话。

      双看门狗方式
      较宽的工作输入电压,较高的电流信号测量精度;具备故障和设置信息的记忆功能;具备实时数据和故障数据远传功能。

      工作原理

      正常启动时
      系统时刻监测各段的零序开口电压变化情况,一旦开口电压在连续3ms内的值大于给定的值时,立即启动该段的选线功能,同时对接下来一个周期内的开口电压进行采样并计算有效值,通过有效值的大小来判断系统是否符合接地故障,如果符合条件,则显示屏弹出故障界面,显示故障的位置及故障时的电流值。

      选线方法
      通过系统采样相位法和较大有效值法。启动选线后,选线部分先采样一个周期的数据,延时若干个周期后进行下一个周期的数据采样;通过对比两采样周期数据的变化来判断相位是否变化,如果相位发生变化(弧光接地发生后消弧设备投入保护的情况),而且其有效值大于一个设定的限值(作为干扰信号值)时,认为该段发生故障;如果该段所有相位都不发生变化(弧光接地时消弧设备不投入保护或发生的是金属性接地),则根据有效值较大法来判断故障位置。

      故障发生时
      小电流接地选线装置给出无源接点报警信号,也可根据客户定制要求外挂一对一的报警接口模块。
