  • RH系列晃电继电器
  • 文章类别:抗晃电继电器
  • 文章概述
  • 型号:RH系列晃电继电器
    应用范围:电网晃电频繁场合
    延时范围:0.02-9.99S  0.02-99.99S  0.02-999H
    交/直流电压等级:110VDC/AC、220VDC/AC
    安装方式:凸出式导轨安装

  • 询价留言

    • RH晃电继电器概述

      电网因雷击、短路或其他原因造成电压波动或短时断电,俗称“晃电”。晃电等电力环境恶劣的原因导致许多重要的低压电机停机,进而导致连续生产过程紊乱,将给生产企业造成巨大经济损失。

      RH系列抗晃电继电器是专门为工业企业解决“晃电”不停机而研制的。RH-D 系列抗晃电继电器能保证重要电机在电源故障下顺利自启动。当电机有失电时,在0-9.99S(可调)时间内,输出接点保持闭合状态,若故障为晃电,则恢复供电后通过本接点构成的自保持回路,电机重新启动;如故障为性故障,则接点延时断开。

      RH晃电继电器采用导轨式安装结构,可安装于35mm导轨上。

      RH晃电继电器技术参数

      1、“晃电”允许时间:0-9.99S;极差:0.01S。

      2、工作电压:220VAC±10%。

      3、功耗:在额定电压下不大于5W/5VA。

      4、触点容量:在电压不超过250V,电流不超过1A,时间常数为5ms±0.75ms直流有感负荷电路中,断开容量为50W;在电压不超过250V,电流不超过5A,功率因数为cosφ=0.4± 0.1的交流电路中,断开容量为500VA。输出触点在上述规定的负荷条件下,产品能可靠动作及返回5×104次。输出触点长期允许接通  电流为5A。

      5、 绝缘性能

      5.1 、绝缘电阻

      在标准大气条件下,装置各电路与外露的导电部分之间以及各独立电路之间,用开路电压为500V的测试仪器分别测定其绝缘电阻值,应不小于100MΩ。

      5.2 介质强度

      在标准大气压条件下,装置各电路(开入电路除外)与外露的导电部分之间以及各独立电路之间,应能承受交流2kV(有效值)试验电压,历时1min,无绝缘击穿或闪烁现象;同组常开触点之间,应能承受交流1kV(有效值)试验电压,历时1min,无绝缘击穿或闪烁现象。

      6、环境条件

      a)环境温度

      工作:-25℃~+55℃;

      贮存:-25℃~+70℃ ,在值下不施加激励量,装置不出现不可逆的变化,温度恢复后,装置应能正常工作。

      b)相对湿度:最湿月的月平均较大相对湿度为85%,同时该月的月平均最低温度为+25℃,且表面无凝露温度为+40℃时,平均较大相对湿度不超过50%。

      c)大气压力: 86kPa~106kPa (相对海拔高度2km 以下)。

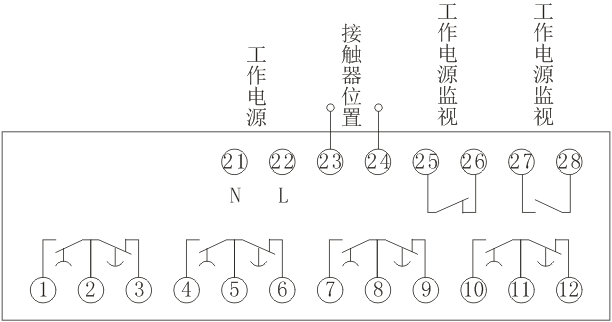

      晃电继电器内部接线图(正视图)

      21-22     装置工作电源

      23-24     输入接触器常开接点

      25-26,27-28    装置电源失电监视

      1-12       为4付转换触点输出。当电机有电时,其动作情况如接触器辅助接点,当电机失电时,在0-9.99S(可调)时间内,输出触点保持动作 状态,若故障为晃电,则恢复供电后通过由本触点构成的自保持回路,电机重新启动,如果故障为性故障,则触点延时断开。

              注:采用本装置后,电机控制的自保持回路、电机运行信号、电机备投信号都应该使用本装置的接点。这是因为,当电机的停机事故属于晃电时,系统恢复供电后工作电机能重新起动,故不需要起动备用电机。

      RH防晃电控制器内部接线图

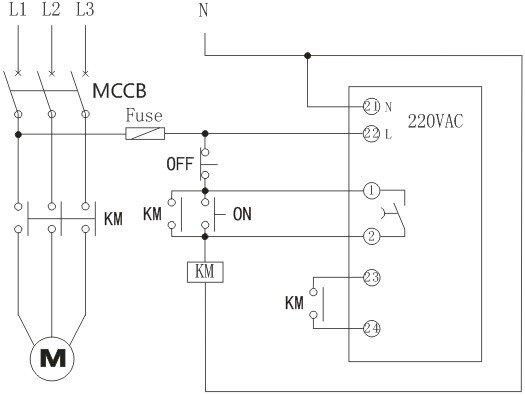

      RH晃电继电器参考接线图
      RH电动机防晃电控制器接线图

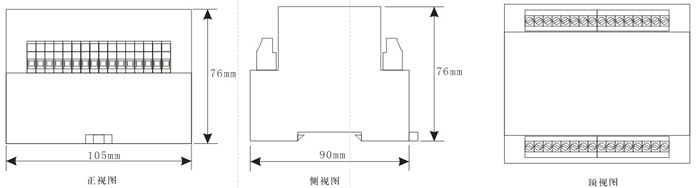

      RH晃电继电器产品外型尺寸图
