电容器保护测控装置

产品类型:

电容器保护测控装置概述
电容器保护测控装置是上海聚仁电力科技有限公司在总结了国内外同行多年应用经验基础上,结合国内综合自动化系统的实际特点,开发研制的集保护、监视、控制、通信等多种功能于一体的电力自动化高新技术产品,是构成智能化开关柜的理想电器单元。多种功能高度集成,灵活的配置,友好的人机界面。
电容器保护测控装置的应用范围
电容器保护测控装置内置一个由二十多个标准保护程序构成的保护库,具有对一次设备电压电流模拟量和开关量的完整强大的采集功能,自带自适应操作回路,配备标准RS232、RS485、工业CAN通讯口、RJ45以太网口(支持IEC60870-5-103)。RHP-9131电容器保护测控装置可作为110KV及以下电压等级的电容器保护。
电容器保护测控装置的主要特点
■交流量开关量录波功能、录波波形就地显示及后台软件分析相结合;
■详尽的大容量的事件记录功能,便于分析事故及观察运行工况;
■单元自带蜂鸣器件,故障告警;
■断路器操作和非电量回路符合反措要求;
■硬件结构单元化、全密封、单元内各模件独立金属腔体、自检和冗余措施完善,抗干
扰性能好;
■人机接口由宽温大屏幕液晶显示器和薄膜按键组成,信息显示汉化;
■保护动作信息及预告信息可由单元转化为遥信上送,提高动作及返回信息实时性;
■各种保护跳闸矩阵可灵活组态配置,便于现场的调试;
■32位DSP和16位AD宽幅模数转换,24点/周波采样,运算速度快,采样精度高;
■各种保护投入的硬控制压板可灵活组态配置并转化为遥信上送,可远方遥控投退保
护压板,便于现场的运行;
■通讯可采用CAN网、485、光纤、以太网等介质,以单网、双网、三网方式与监控
系统通讯,通讯速度快、可靠性高,支持IEC60870-5-103标准;
■测量精度系数单独存放在交流采样模件的E2PROM中,独立性好,便于维护;
■保护定值多区域相对独立的E2PROM/DSRAM中存放,自动互相校验,自行修复,
完全避免运行中定值缺损或丢失;
■采用硬件实时时钟,掉电后仍连续计时,可采用GPS差分、节点、通讯对时;
■带有开出及信号试验功能,方便现场调试;
■可以本地或远方整定定值,具有15套定值存储的容量;
■超低功耗;

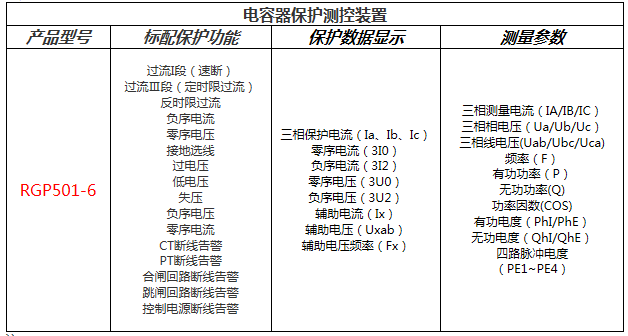

保护功能
测量功能
监视功能
■开关量监视;
支持23路外部有源节点信号输入,可启动保护的硬压板,为消除开关节点抖动和电磁干扰等引起的误变位,同时在装置整定中设置了遥信延时即去抖时间可由用户自定义,保证遥信正确率达100%
■系统异常监视;
在线监视系统的运行状况,发现异常自动发出告警信号。监视的内容包括:控制回路断线、电流回路异常、PT断线等。
■装置自检;
具有完善的自检能力,发现装置工作异常将自动发出自检信号。自检的项目包括:15个保护定值区、A/D故障、RAM故障、通信故障、通信恢复、保护退出运行、保护投入运行、保护启动继电器故障、DALLAS RAM出错、POWER出错、录波RAM出错等。
控制功能
操作回路带硬件防跳保持功能
断路器失灵信号输出
断路器分/合闸操作信息统计
断路器遥控/本地操作
断路器状态由微机内部TWJ和HWJ获得,并在面板上以指示灯显示。
事件记录
具有SOE事件记录功能,可在线记录最新发生的100条事件记录,并可在装置显示屏上显示查看。记录的时间分辨率小于1ms ,掉电不丢失,便于分析故障原因和设备缺陷诊断。为了给事件记录提供高精度的时间戳,RHP9131内置了由可充电电池提供的内部时钟,并可接收上一级SCADA系统的通信校时和在装置本地修改系统时间
故障录波
支持故障录波功能。装置一般按故障跳闸做为触发事件,也可由用户自行设定触发事件,只要触发事件发生,故障录波器就自动将发生该事件前后的电流。电压等信息完整真实地记录下来,采样密度每周波24点,每次录波的记录周波数为12*9=108个周波,每个通道记录故障前2个和故障后7个波形,装置最多能保存4个录波波形。录波波形可在装置显屏或相关软件上被显示和分析。
人机接口

采用带高亮度背光的蓝屏液晶,菜单化设计,全中文设计。合理化的屏幕保护控制逻辑,有效延长液晶显示屏的使用寿命,并在出现故障、告警、自检异常时提供的醒目的信号。液晶屏上可显示测量数据、开关量状态、实时波形、事件记录、故障录波、保护定值和系统参数等信息。

■   6个高度LED指示灯,分别表示运行、故障、跳闸、合闸、跳位、合位。
■   8个操作按键,用于操作菜单和当地参数设置功能.。
■   1个复归按键,专用于本地复归故障好告警信号。
■   为配合电气运行和管理需要,装置支持两个权限等级的工作模式
高级管理员:被授权进行保护定值整定和系统参数修改。
系统维护员:被授权进行装置高级设置。

通信功能

通讯可采用CAN网、485、光纤、以太网等介质,以单网、双网、三网方式与监控系统通讯,通讯速度快、可靠性高,支持IEC60870-5-103标准;

■    采用DeviceNet(CAN)现场总线和RS485总线双总线方式,保证信息传输的实时性和可靠性,CAN最高速率达1Mbps,最长距离达10km,一条总线最多允许挂接110设备。
■    支持标准MODBUS通信规约。
■    将所有运行信息实时发送到上一级SCADA系统,包括遥测、遥信、保护定值、系统参数等。
■    能接收上一级SCADA系统下发的同步校时、遥控、遥调和保护定值整定、保护投退、系统参数修改等命令,实现变电站无人值班方案。
