  • RGP501-2微机出线保护测控装置
  • 文章类别:6~35KV微机保护装置
  • 文章概述
  • RGP501-2微机线路测控保护装置内置一个由二十多个标准保护程序构成的保护库,具有对一次设备电压电流模拟量和开关量的完整强大的采集功能,自带自适应型操作回路,配备标准RS485和工业CAN通讯口;各种功能通过合理配置可实现间隔的保护和测控功能,适用于6KV/10KV出线单元保护测控;


  • 询价留言

    •

      RGP501-2适用范围
      线路保护装置主要用于各电压等级的间隔单元的保护测控,具备完善的保护、测量、控制、备用电源自投及通信监视功能,为变电站、发电厂、高低压配电及厂用电系统的保护与控制提供了完整的解决方案,可有力地保障高低压电网及厂用电系统的安全稳定运行。可以和其它保护、自动化设备一起,通过通信接口组成自动化系统。全部装置均可组屏集中安装,也可就地安装于高低压开关柜。

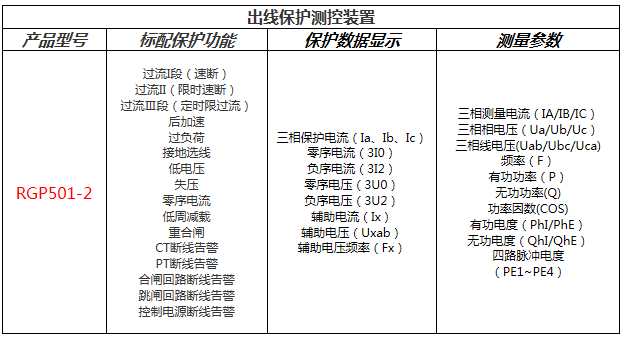

      RGP501-2功能配置表

      RGP501-2线路保护装置功能配置表

      注:
      1,RGP501-2出线保护测控装置所有保护功能均是可以自由搭配使用的,上表给出的只是推荐配置,用户可根据自己的要求删增减;
      2,III段过流保护有众多功能选项,可灵活实现,不带闭锁的过流保护,带或不带方向的低压闭锁过流保护,带或不带方向闭锁的复合电压过流保护;
      3,单相接地选线保护可选5次谐波判断数据;
      4,低周减载保护带电压闭锁、滑差闭锁、欠流闭锁;
      5,重合闸具备检或不检无压,检或不检同期的功能;
      6,PT控制功能被开放后,装置将具有PT控制逻辑,装置对PT单元进行测控时需要开放此参数;
      7,PT切换并列功能被开放后,装置将具有PT切换并列的功能,在PT单元需要并列时开放此参数;
      10,以上测量值能根据CT、PT接线方式和变比,自动进行工程量转换,并分别显示一次侧值和二次侧值.

      RGP501-2装置特点
      该款保护装置集保护、测量、监视、控制、人机接口、通信等多种功能于一体;
      硬件:
      ■采用32位数字信号处理器(DSP);
      ■全封闭金属机箱,机箱净深100mm;
      通讯:
      ■采用常规的RS485总线及DeviceNet(CAN)现场总线双总线通信;
      ■支持标准MODBUS;
      ■SCADA系统收发信息;
      监视:
      ■开关量监视
      ■系统异常告警
      ■装置自检
      控制:
      ■断路器控制;
      ■PT控制;
      ■PT并列
      事件记录:
      ■具有SOE事件记录功能,可在线记录事件100 条,掉电不丢失;
      故障录波:
      ■可真实记录故障前后的电流、电压、开关状态等信息;
      人机接口:
      ■高亮度液晶蓝屏,菜单化设计,全中文显示;
      ■13个高亮度LED指示灯;6个操作按键,一个复归按键和分/合闸按键;
      ■RS232调试端口;
      ■管理员权限设置,具有多套保护定值手动切换功能.
      RGP501-2外形及开孔尺寸图
      RGP501-2线路保护外形及开孔尺寸图
      RGP501-2接线端子定义图

      RGP501-2线路保护外形及开孔尺寸图

      RGP501-2出线保护装置的典型图、实际应用工程图纸以及线路保护的工程业绩,您可在线下载或咨询本司客服人员。
